可实现数据远传的高灵敏度SF6定量检漏装置介绍
关键词：数据上传、定量检漏、在线检漏

     国家电网相关部门于2019年提出了高压电器产品出厂试验数据实时上传的要求。高压开关设备六氟化硫密封试验也属于出厂试验范畴，需要相关检漏设备具备数据远传实时上传功能。
由于高压开关设备密封试验检漏精度要求较高，一般采用的都是介质检漏，主要采用的氦质谱检漏或SF6检漏；检漏方式来看，一般采用接触法检漏或包扎法检漏，两种检漏方法区别在于前者是即时检漏， 后者是累积检漏，扣罩法、包扎法、氦质谱箱式检漏都属于累计检漏的范畴。
     上海科石科技发展有限公司是一家致力于SF6检测设备研发和制造的专业型公司，前期开发了多款SF6定性、定量检漏设备，此次应行业需求开发了一款SF6在线检漏装置，该装置具有高灵敏度、多个产品同时检漏或多个部位检漏、可累积检漏、数据上传等特点。
本装置根据高频磁场低压电离原理研发，极限灵敏度可达0.01ppm,测量
范围建议为0.1-100ppm。适用于包扎法或接触式检漏。
可同时对多个小型工件或大型工件的多个位置进行在线检漏，同时为了防
止由于气体抽取导致被检气体减少，本装置还设计了同步回气管路。
本装置默认进气管路和回气管路4组，可根据顾客需求达到30组或更多；在实际使用时，可仅使用1路或同时多路进行测试；默认管路长4m，一般不大于10m；进气管路前端附加气体过滤套件。

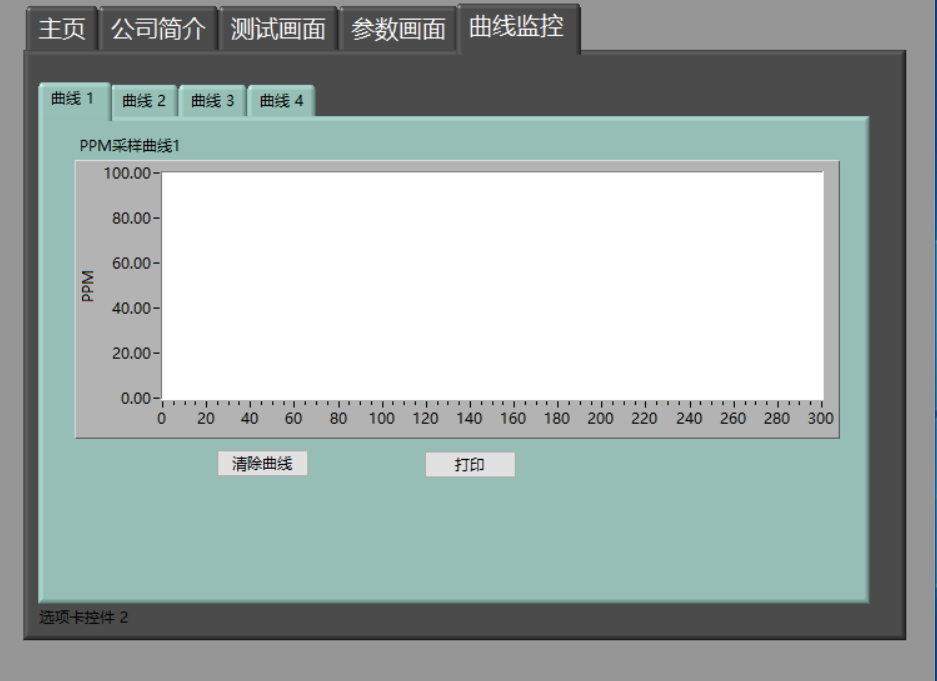

本装置配置工控机进行控制和数据处理及存储，默认自动生成EXCEL和曲线，可根据需要进行一系列的数据处理和后续的开发；
泄漏浓度超过设定报警值时，报警指示灯频闪。
可连接WIFI,实现数据远传的功能，满足国家电网公司2019年度提出的出厂试验数据实时上传要求。
预留USB 和网线接口。
配置打印机、报警指示灯。

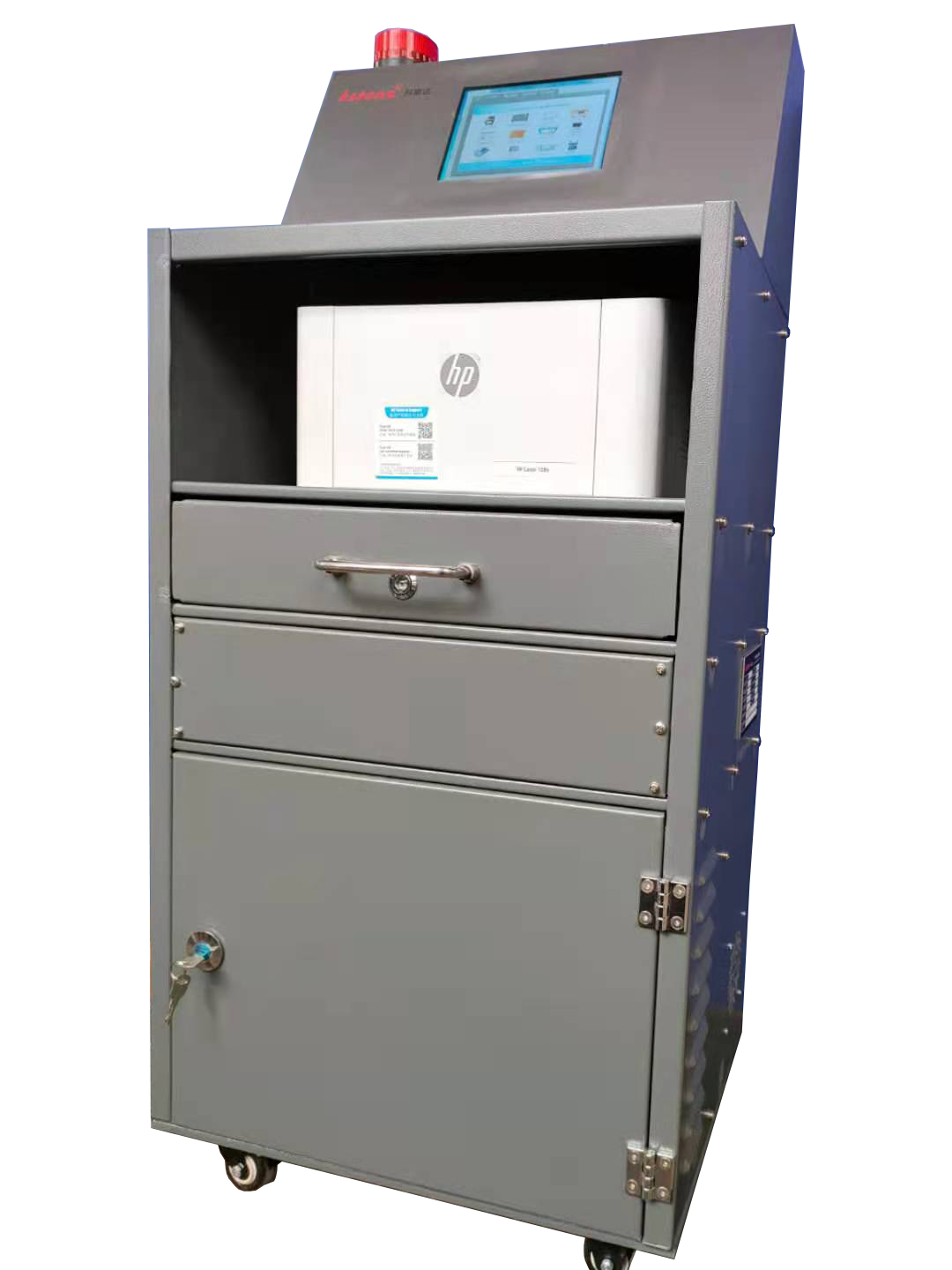

本装置设计成可移动小车，底部设置了脚轮，可方便移动。

主要结构：




第一层：触摸屏和操作台、鼠标和键盘
第二层：打印机
第三层： 储物柜（用于存放检测用管路、易损件等）
第四层： 传感器、PLC控制和电器等
主要参数：
