KS9016数字式局部放电检测分析系统

一、工作原理简介
局部放电检测分析系统由三大模块构成：信号处理模块，隔离模块，采集处理模块。根据系统连接图，检测阻抗将局部放电信号检出并送到信号处理模块，信号处理模块完成将局部放电信号整理、放大、整形等功能后将局部放电信号送往隔离模块，隔离模块将计算机采集处理模块和信号处理模块隔开，防止它们之间互相干扰，建站后由采集处理模块完成对局部放电信号的采集.处理.分析和显示.

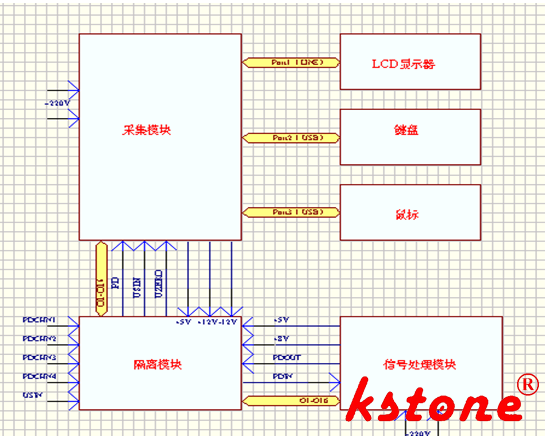

原理框图


二、KS9016-1XY数字式局部放电检测分析系统的性能特点
A.产品特点说明

• 独立二通道数字式局部放电测量，同步采样、处理、显示；
• 内、外同步随意选择，并具有零标指示及相位分辨功能；

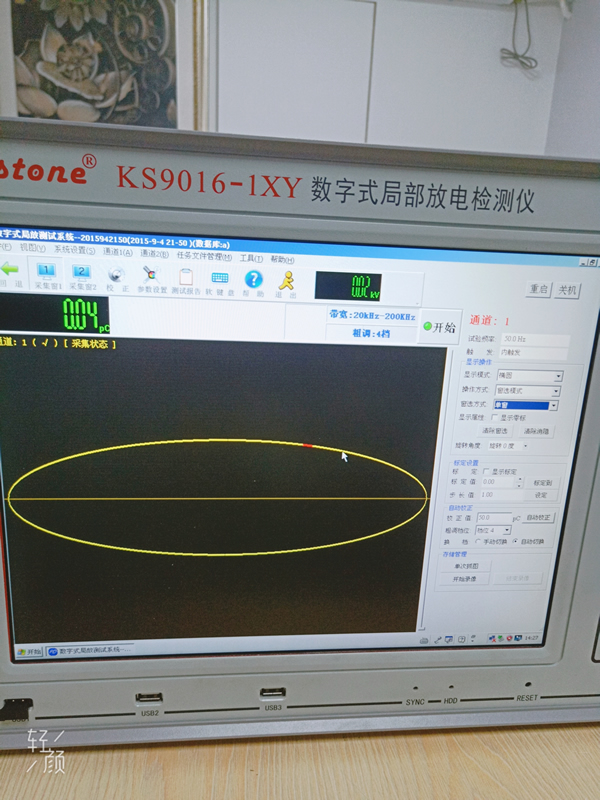

• 显示方式：自由选择椭圆、直线、正弦三种显示方式；
• 单个放电脉冲波形分析、以便确定放电性质；
• 随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录；
• 增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；
• 可对特殊或随机波形进行单次捕捉抓取并进行详细分析；
• 抗静态干扰功能，可去除相位固定的干扰信号；
• 相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰；
• 带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰；
• 任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗；
• 在检测局部放电的同时，能够监视试验电压；
• 对局部放电脉冲进行放电测量、放电时间、波形分析；
• 二维和三维局部放电图谱显示；
• 任意存贮、打印局部放电图形及数据，自动生成试验报告。

B. 主要技术指标
1、测量通道：独立2通道。
2、可测试品的电容量范围6pF~250μF。
3、检测灵敏度：0.1pC。
4、采样精度：12bit；采样速率：20M／S。
5、显示工作方式
（1）显示方法：椭圆——正弦——直线
（2）触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50~400Hz内任意频率。
（3）外触发同步信号输入电压：10~200V，输入功率<1伏安。
（4）信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同步方式下系统真实准确地显示了试验电源的周期、相位。
6、时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
7、滤波频带：3dB低频端频率f_L分10、20、40kHz档，3dB高频端频率f_H分80、200、300kHz档，f_L和f_H可灵活任意组成各种滤波通带。
8、信号放大器：
（1）增益调节：分增益粗调和增益细调，增益粗调分5档，档间增益差20dB（10倍），误差±1dB调节；增益细调范围>20dB。
（2）放大器正负极性响应不对称性：<1dB。
9、局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）。
10、具有数据存储，回放功能，具有打印功能，生成标准试验报告。
11、工作环境温度：-10～45℃，相对湿度：≤95%。
12、电源AC220V；频率50Hz；功率300W。

产品使用注意事项
1、先将仪器的接地端接地，再进行下面所述的操作；在拆除连线时，建站后断开接地端。
2、实验前，试品的绝缘表面（尤其是高压端）应作清洁化处理。
3、各连接点应接触良好，尤其是高压端不要留下尖锐的接点，高压导线应尽可能粗，以防电晕。
4、输入单元要尽量靠近试品，而且接地要可靠，接地线建站好用编织铜带。主机也须接地，以保证使用安全。
5、试验回路尽可能紧凑，即高压连线尽可能短，试验回路所围面积尽可能小。
6、在进行110kV及以上等级的局放试验时，试品周围的悬浮金属物体应妥善接地。
7、考虑到油浸式试品局部放电存在滞后效应，因此在局放试验前几个小时，不要对试品施加超过局部放电试验电压的高电压。
8、仪器应良好保护，防止腐蚀，注意防潮，避免阳光照射，测试时远离强磁场源。仪器应避免强烈震动，运输时应有防震措施。
9、在条件允许的情况下，可将试品放在屏蔽室中，能有效的防止干扰。
10、在每次试验前，仪器连接好后，仪器应有不少于5分钟的预热时间。
11、严禁带电插拔接口；插拔接口时，严禁仪器处于开机状态，应关掉开关再进行插拔接口的操作。
12、校准方波以后，一定要摘下连线，以免在测试时被高压击穿，然后关上电源开关。









生产报告，可打印，可U盘，可远程电脑访问
