LF-500 SF6在线检漏装置

作者:KSTONE    发布时间:2021-11-17 16:21     浏览次数 :


LF-500  SF6在线检漏装置
概要:
本装置根据高频磁场低压电离原理研发,极限灵敏度可达0.01ppm,测量范围建议为0.1-100ppm。
适用于包扎法或接触式检漏。
可同时对多个小型工件或大型工件的多个部位进行在线检漏,同时为了防止由于气体抽取导致被检气体减少,本装置还设计了同步回气管路。
本装置默认进气管路和回气管路4组,可根据需求达到30组或更多,在实际应用中可仅使用1路或多路进行测试;默认管路长4m,一般不大于10m;进气管路前端附加气体过滤套件。
本装置配置工控机进行控制和数据处理及存储,默认检测数据自动生成EXCEL和曲线,可根据需要进行一系列的数据处理和后续的开发;

泄漏浓度超过设定报警值时,报警指示灯频闪。

可连接WIFI,具备数据远传的功能,满足国家电网公司2019年度提出的出厂试验数据实时上传要求。
预留USB和网线接口。
配置打印机、鼠标、键盘。

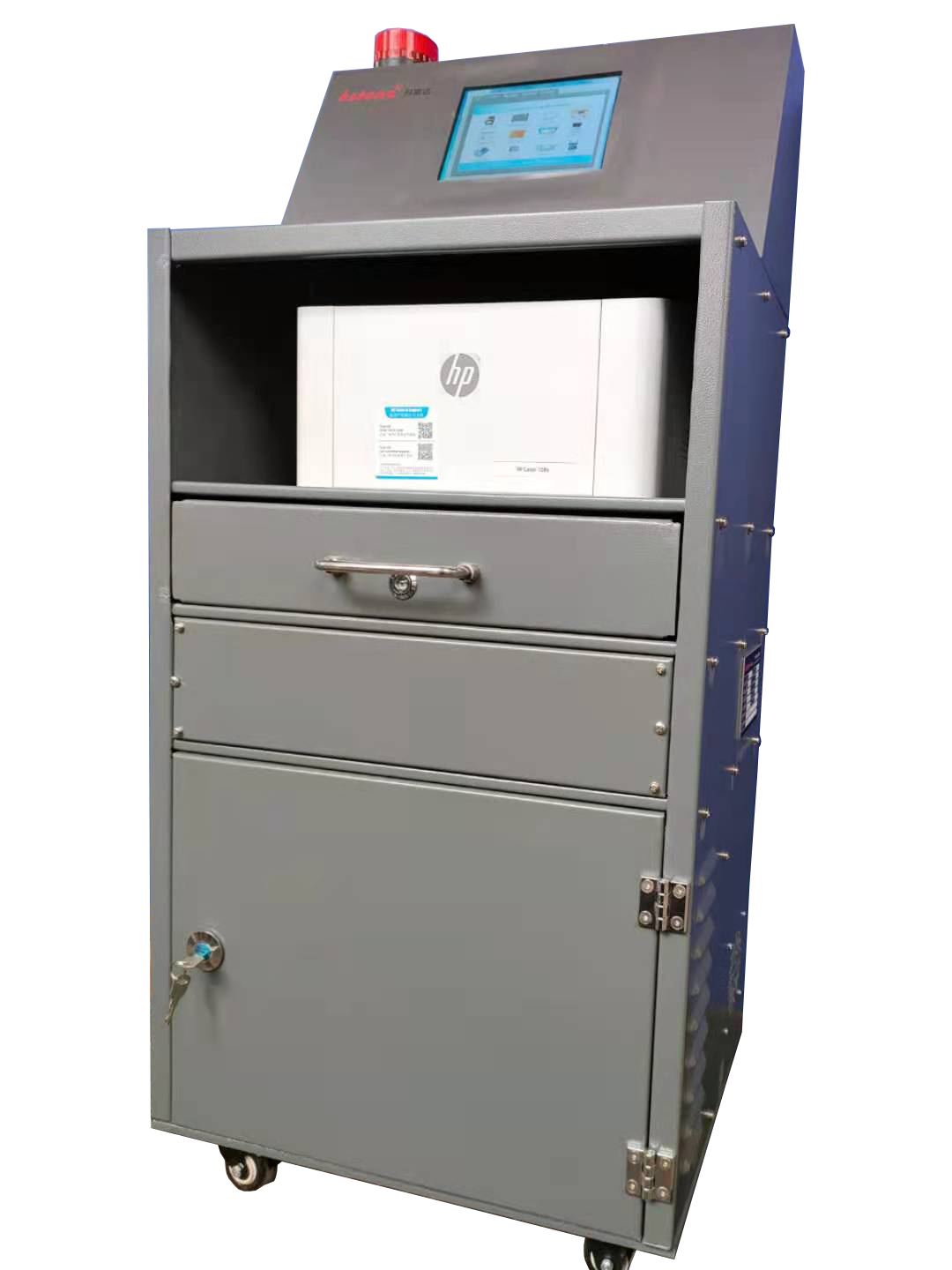

本装置设计成可移动小车,底部设置了脚轮,可方便移动。

装置主要结构:

第一层:触摸屏和操作台、鼠标、键盘
第二层:打印机
第三层: 储物柜
第四层: 控制和电器部分等

主要参数:
极限灵敏度 0.01ppm 测量范围 0.1-100ppm
输入管路 可选 回气管路 可选
触摸屏 8” 管路长度 可选
电源 AC220 功率 ≤150w
外形尺寸 380*500*1220 重量 ≤40Kg

主要配置清单:
零部件名称 型号规格及技术参数
传感器 LF-301-1,0.01ppm
8”工控机 定制
PLC 台达,DVP16ES200R+模拟量
真空泵 KVP1(定制)
定制电源 12V,40V,5V(定制)
管路及电磁阀组 多路(根据需求)
报警指示灯
打印机 惠普
移动小车 380*500*1170

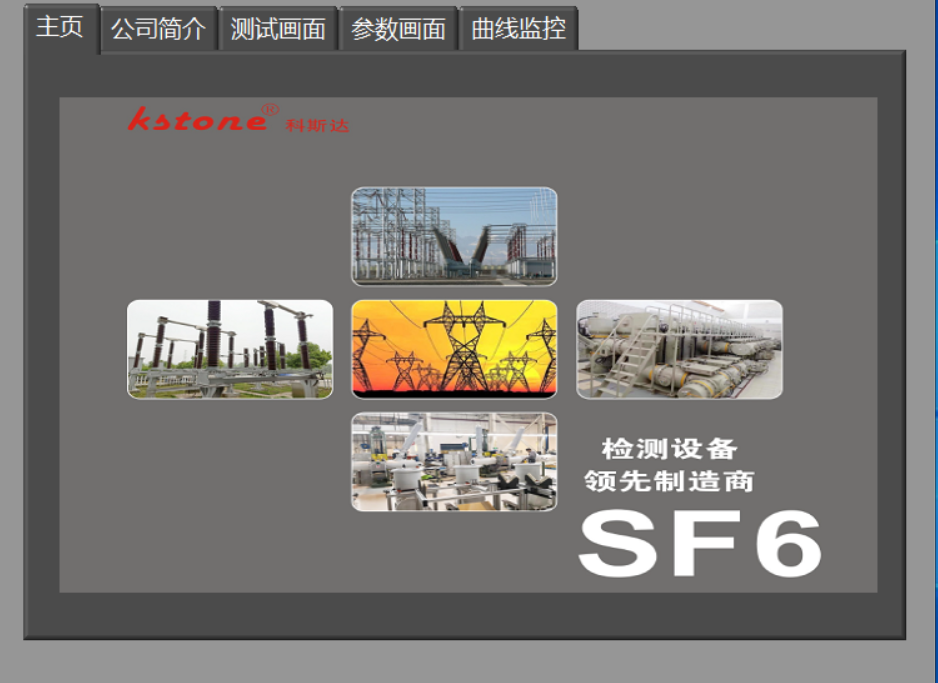

开机页面

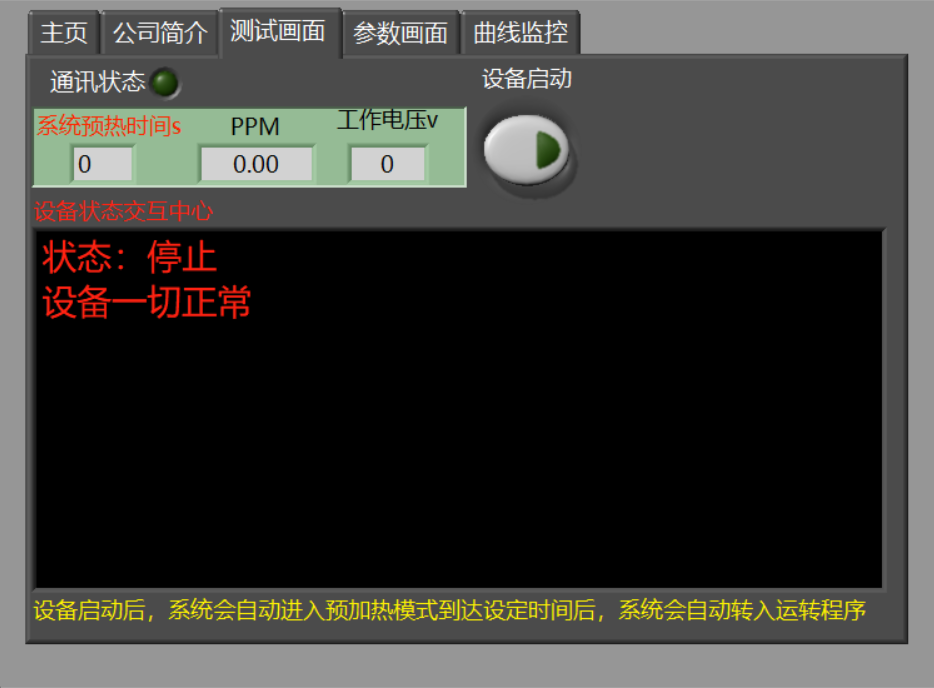

测试画面

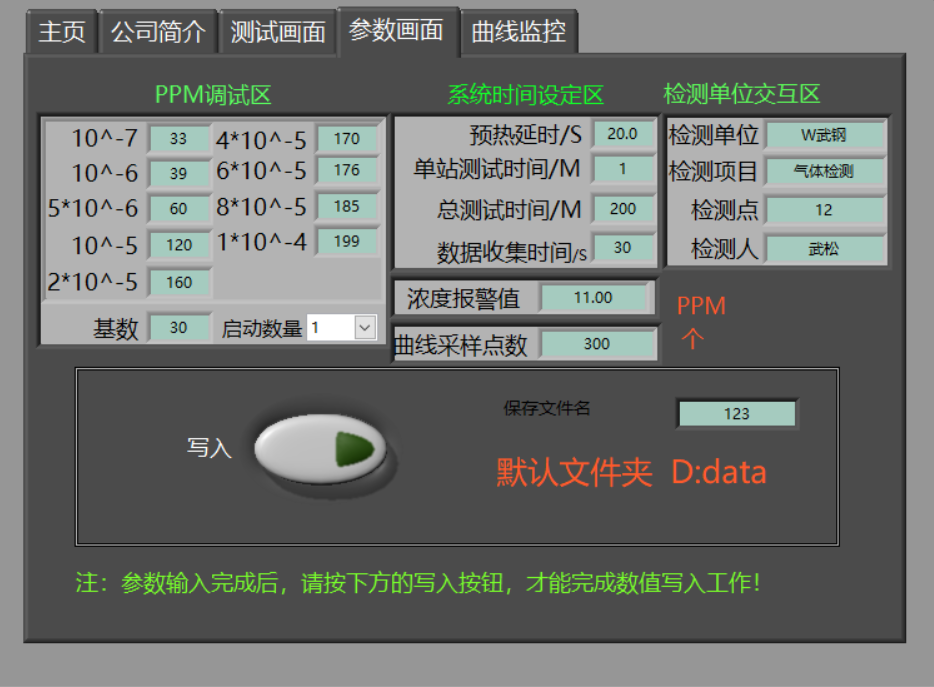

参数画面

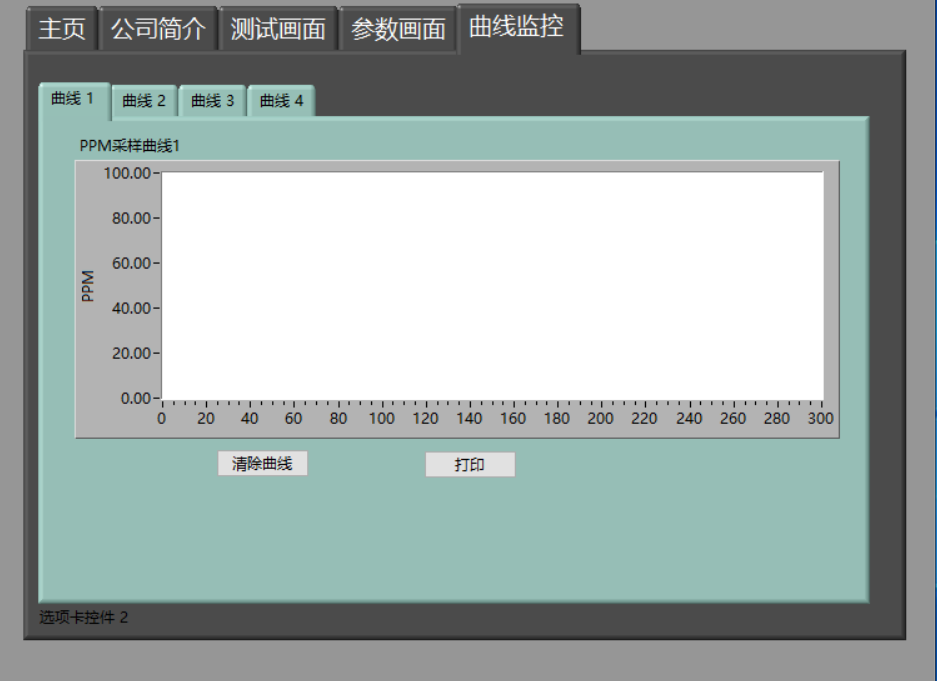

曲线监控

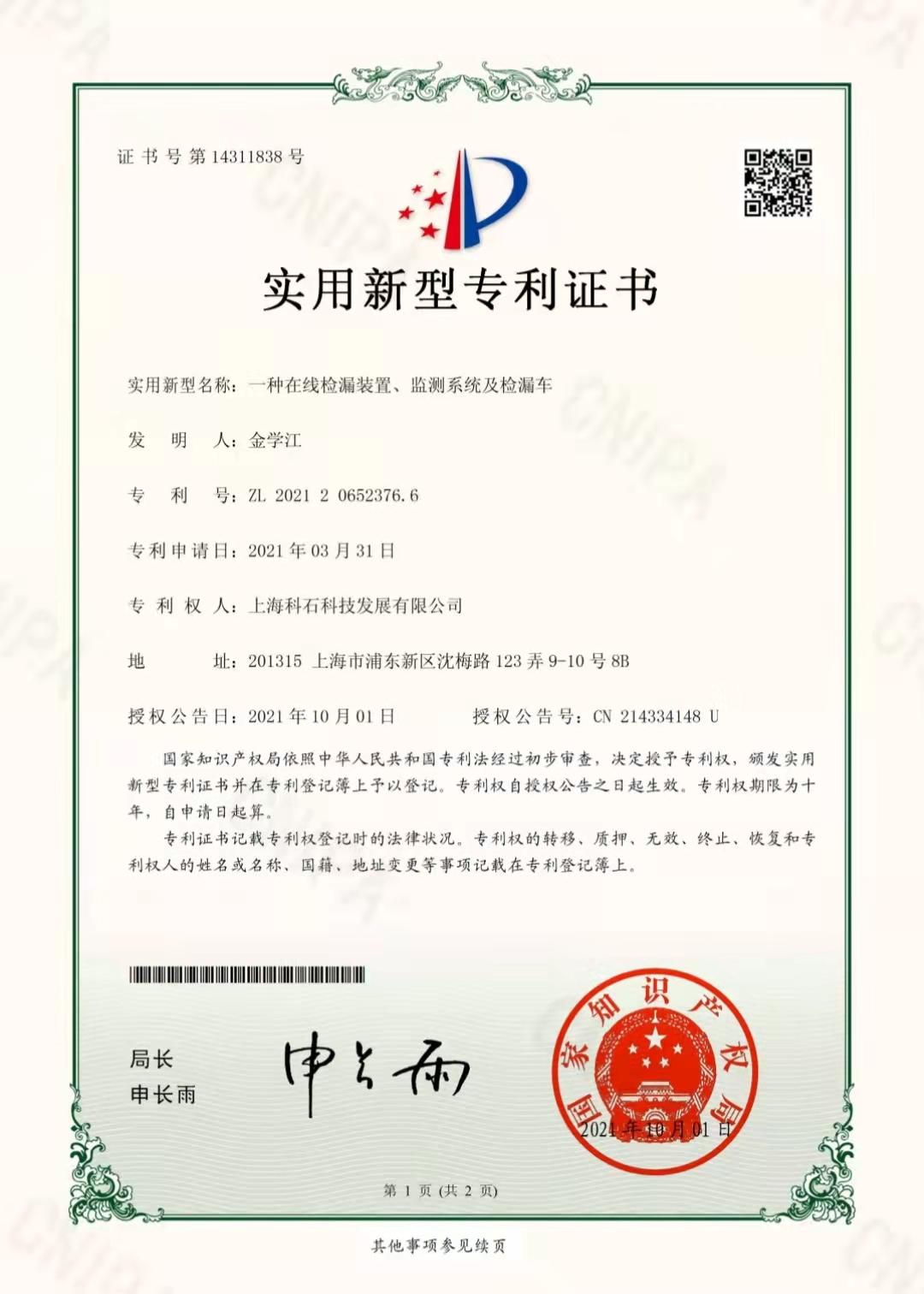

在线检漏装置专利证书
