KS100 SF6泄漏报警系统

作者:kstone    发布时间:2021-10-23 16:27     浏览次数 :


KS100 SF6 泄漏报警系统(SF6在线监测系统、SF6泄漏报警仪)

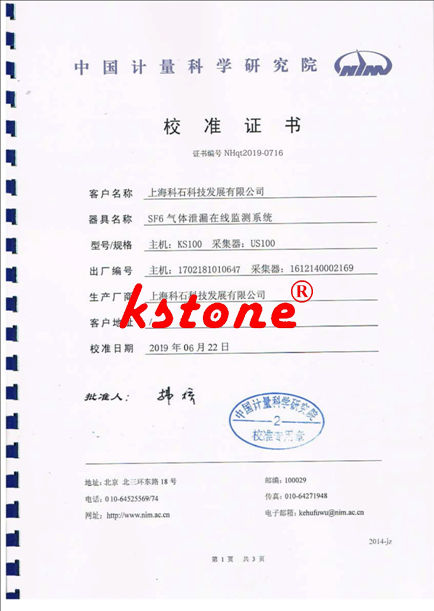

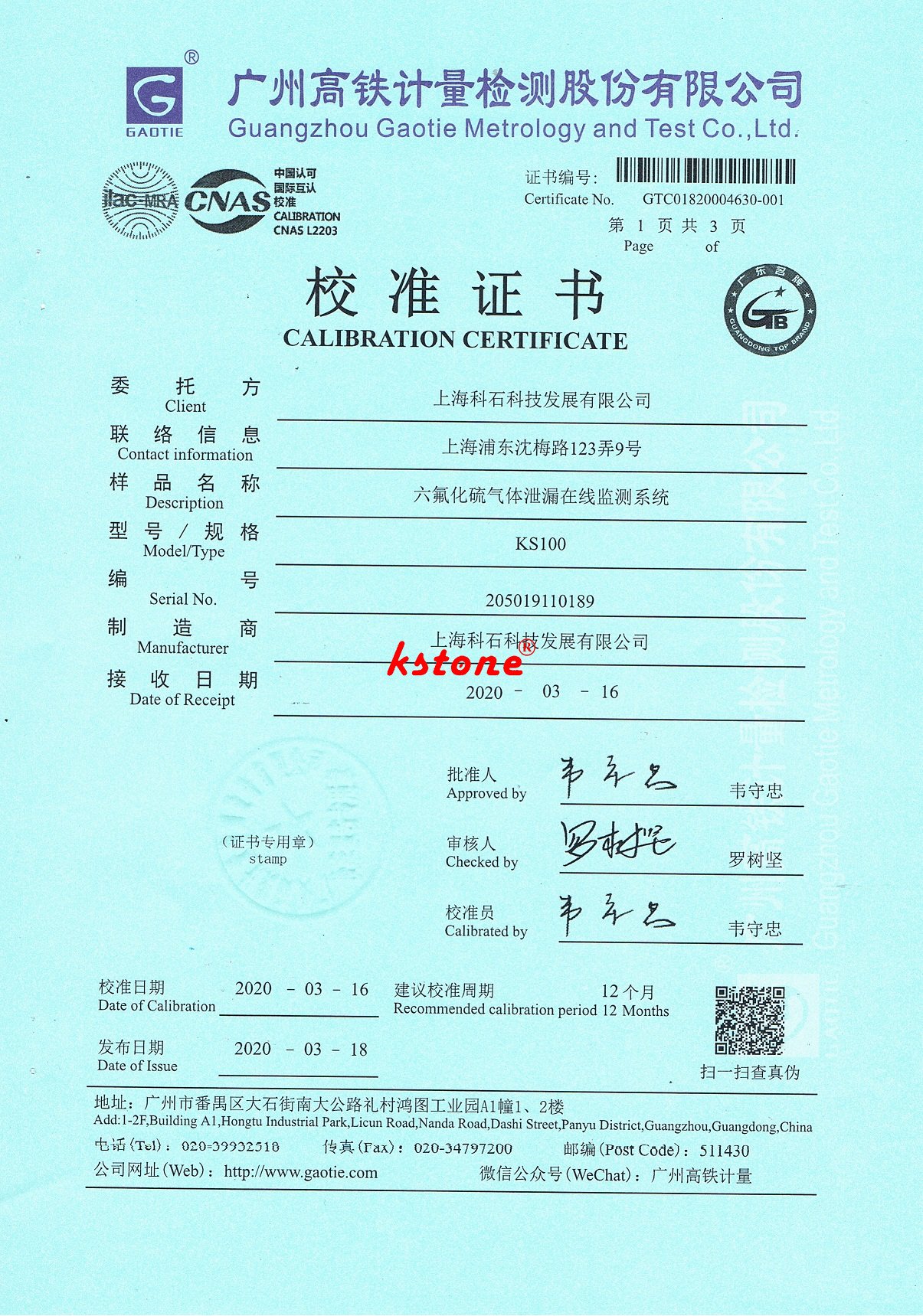

上海科石研制的SF6泄漏报警系统,通过中国计量院等权威检测,是国家电网、中石油、中海油、施耐德、正泰、西门子等合作单位,提供从设计、制造、安装施工到包验收的一揽子服务。

欢迎来电咨询,免费方案设计: 400-000-2589

一、系统特点

经过精心特别设计,本项目具有如下特点:
集多重监测功能于一身主要针对建站重要的SF6气体和氧气超标报警,并兼有温度、湿度等环境数据的辅助监测功能。完全符合《电业安全工作规程》要求。
先进的气体传感器
选用先进的高灵敏度进口传感器,寿命长,带有误报警过滤软件,避免误报警。
早期现场报警
微量监测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。
现场总线设计
一根电缆连接SF6/O2变送器、红外、主机、风机控制器、可分立可组合,具有很高的现场适应性。
多点组网监测
多点同时监测,满足现场环境需要,提高监测可靠性。
遥测遥信能力
可以通过RS485或RS232总线将数据远传送到远动控制中心,控制中心也可以直接远距离查询、控制监控系统。
也可远程传输报送信号到手机APP(可选)。
长寿型设计
精心设计的高频小电流高压开关电源,应用于SF6传感器监测头,具有安全可靠、效率高的特点。充分利用单片机的灵活性。
宽电压带设计
85V~265V AC,满足不同现场环境需要。
大屏幕液晶显示屏同步显示
大屏幕液晶彩色显示屏,美观大方,运行状态一目了然。简约操作界面,操作简单
历史数据记录
系统主机配套的大容量存储器可存储一年时间以上的历史数据,性能卓越的查询系统软件保证了系统能在数秒内实现历史数据的快捷查询。
支持GPRS短信接收功能(可选)


二、系统主要功能

A.人性化的服务
1.    采用语音报告系统:当操作人员进入工作区域前,系统自动用人工语音方式报告工作区域环境状况并在安全情况下再通风15min后允许操作人员进入工作区域。
2.    采用国内先进的触摸式十英寸彩色大屏幕:实时显示各种参数和系统状态、显示字大清晰、操作方便简单。
3.    采用人体识别技术:操作人员进入识别范围内屏幕自动点亮。操作人员停止操作后系统自动关闭背光以节约能源。
4.    采用可疑检测节点自加强跟踪算法,同时操作人员也可按照实际需求自行调整系统巡检间隔。
5.    采用宽工作电源设计85~265V,同时具备防浪涌和防雷击功能。能适应各种恶劣环境;
6.    超限报警采取语音、笛声、报警灯多方式报警。
B.          卓越的性能
1. 本系统可同时对六氟化硫气体浓度和氧气含量进行监测;
2. 本系统具有氧气和六氟化硫浓度报警点自行设置功能:
3. 本系统具有手动强制排风和定时排风功能,其中定时排风时间可以按照实际工作情况设定。且可查询上次排风停止时间;
4. 本系统具有六氟化硫气体浓度超限报警、语音提示、自动通风。
5. 本系统具有实时缺氧报警功能。
6. 本系统每个探测单元可以独立工作,可同时检测SF6和氧气泄漏,。
7. 本系统可自动启动时段定时排风及泄漏超标自动排风、手动排风、上次排风时间提示等功能。
8. 本系统可自动检测环境温度湿度。
9. 本系统可根据需要任意扩展气体探测点,建站可以扩充到64只。
10. 本系统可选择与上位计算机连接,实现远程监控,并进行事件记录与历史数据记录。
11. 本系统支持历史资料查询功能。
12. 本系统支持远动系统遥测遥信、支持RTU遥测遥信功能。

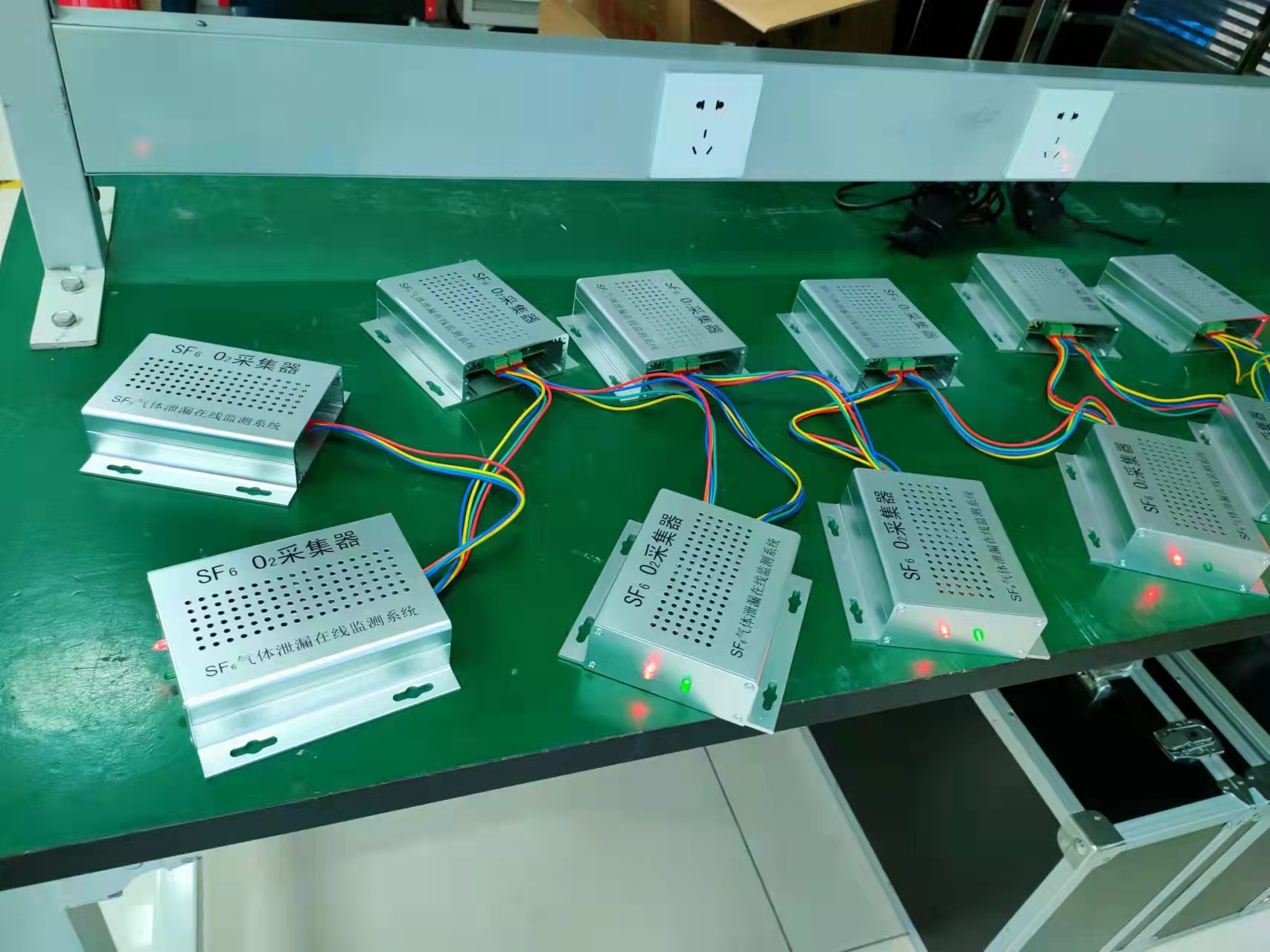

SF6/O2传感器老化中

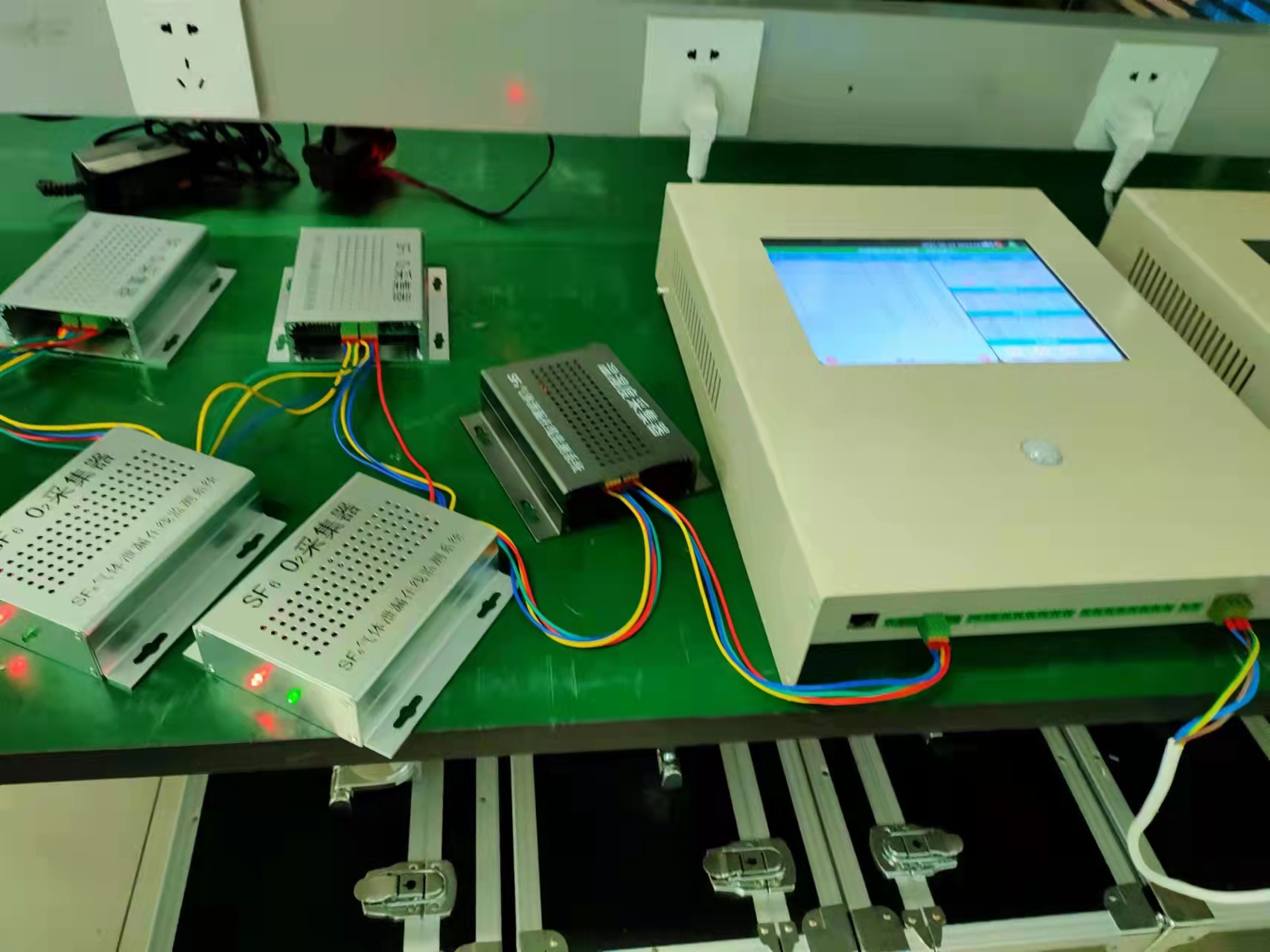

系统老化

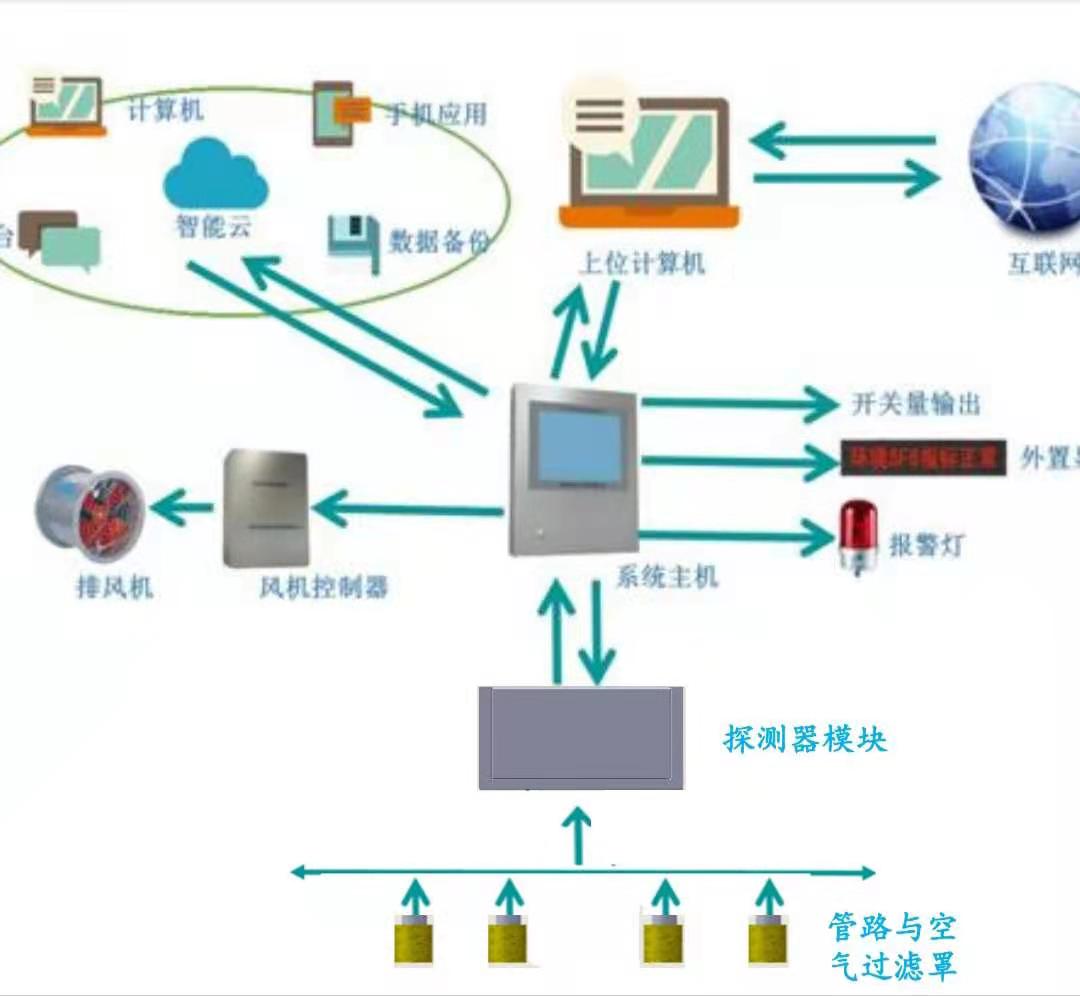

泄漏报警系统示意图

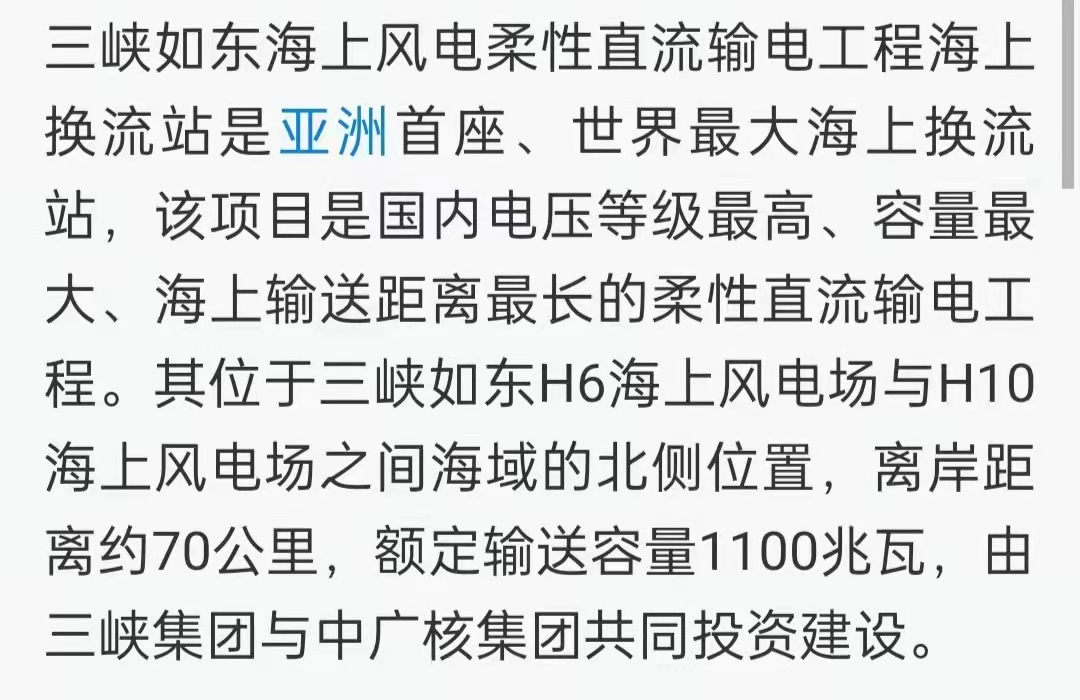

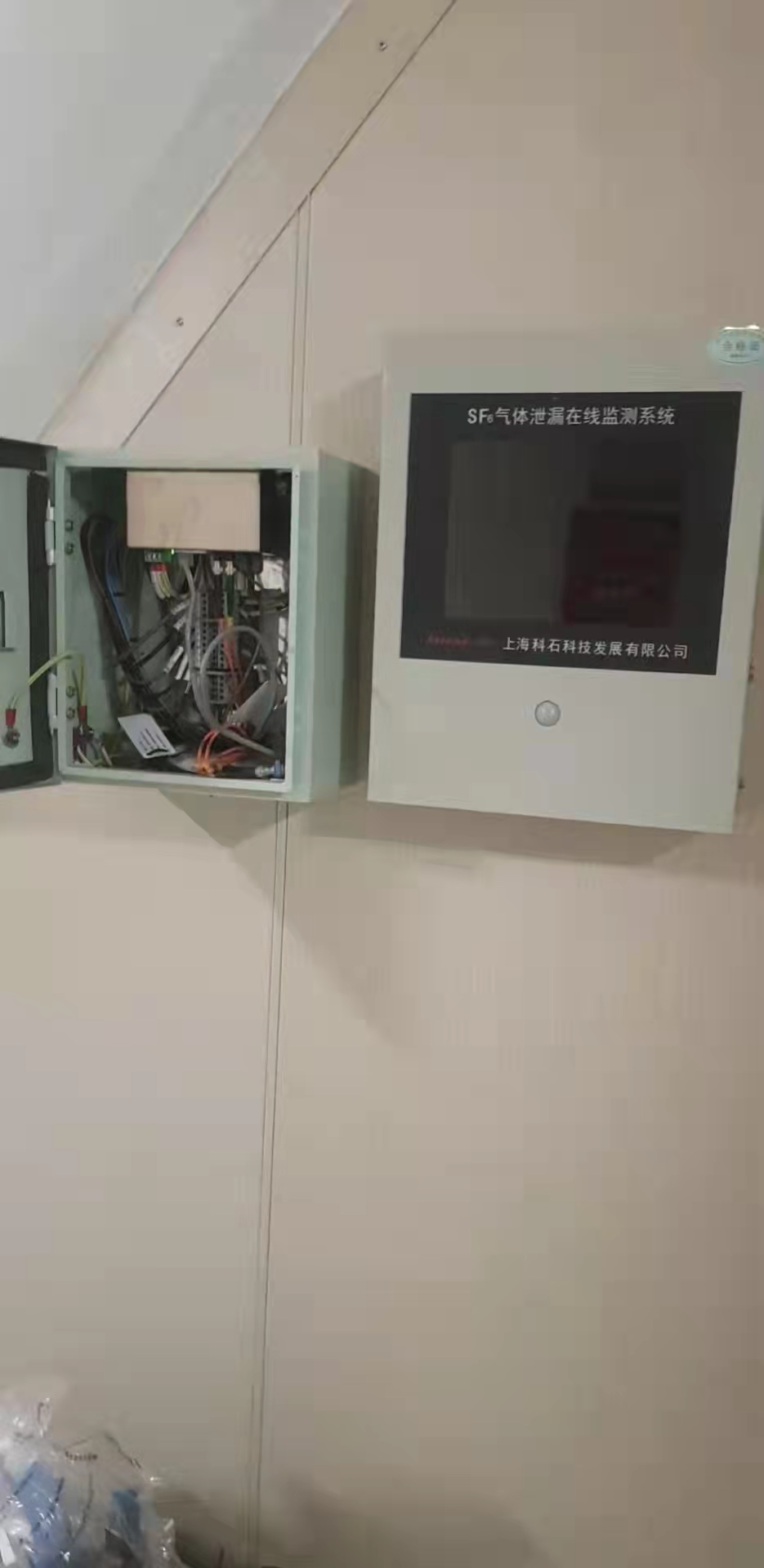

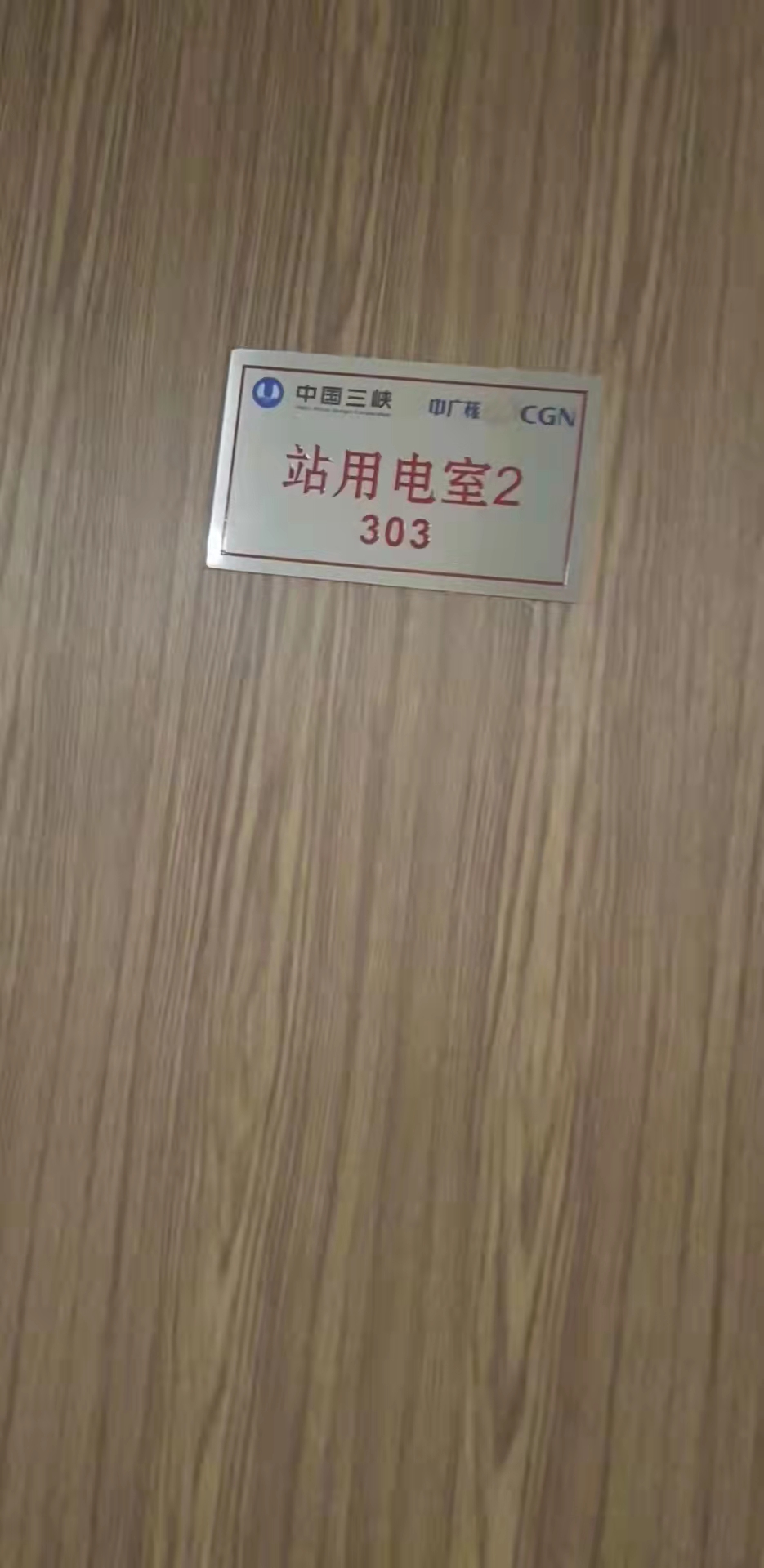

三峡如东海上风电项目的SF6泄漏报警系统

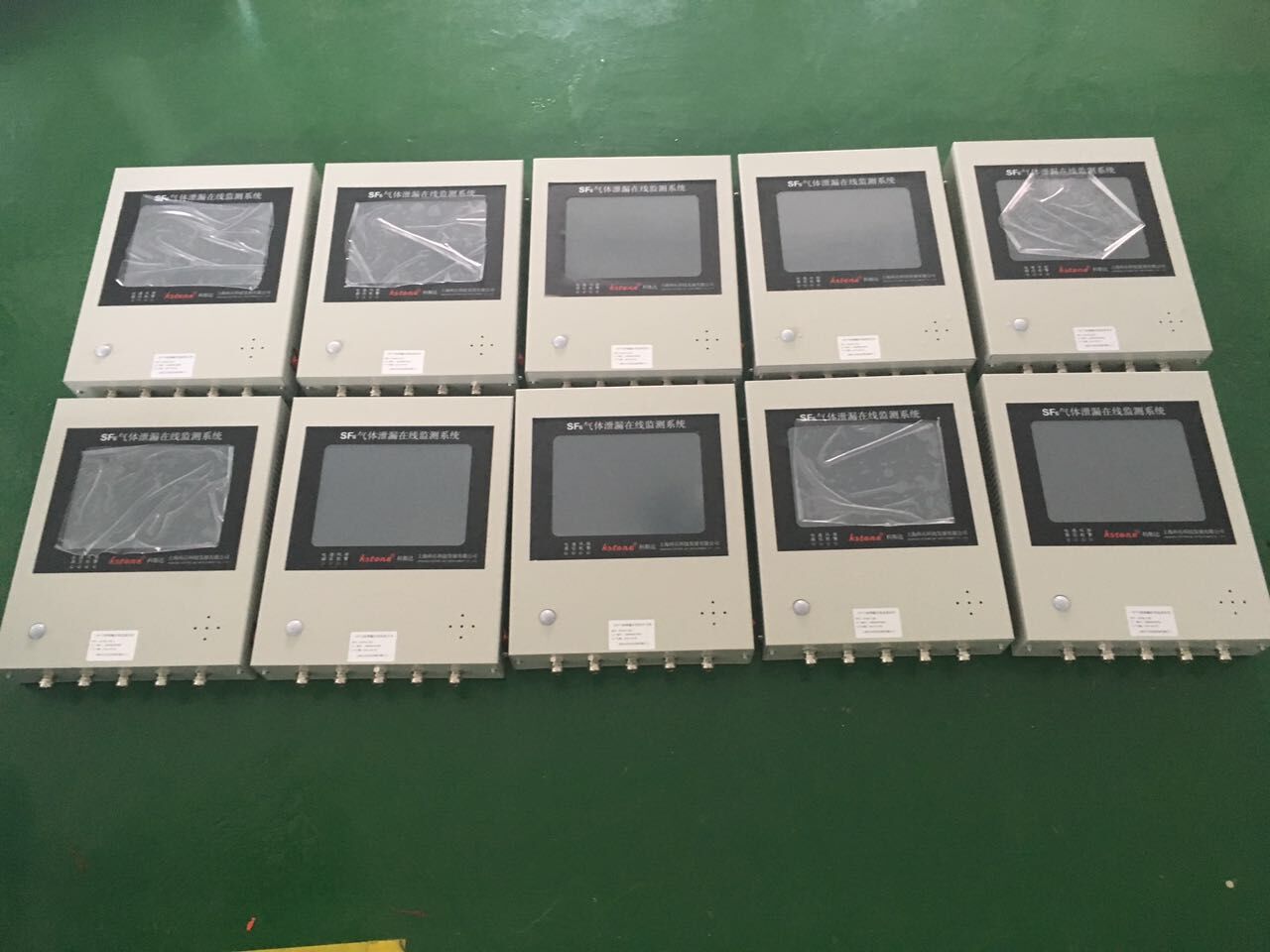

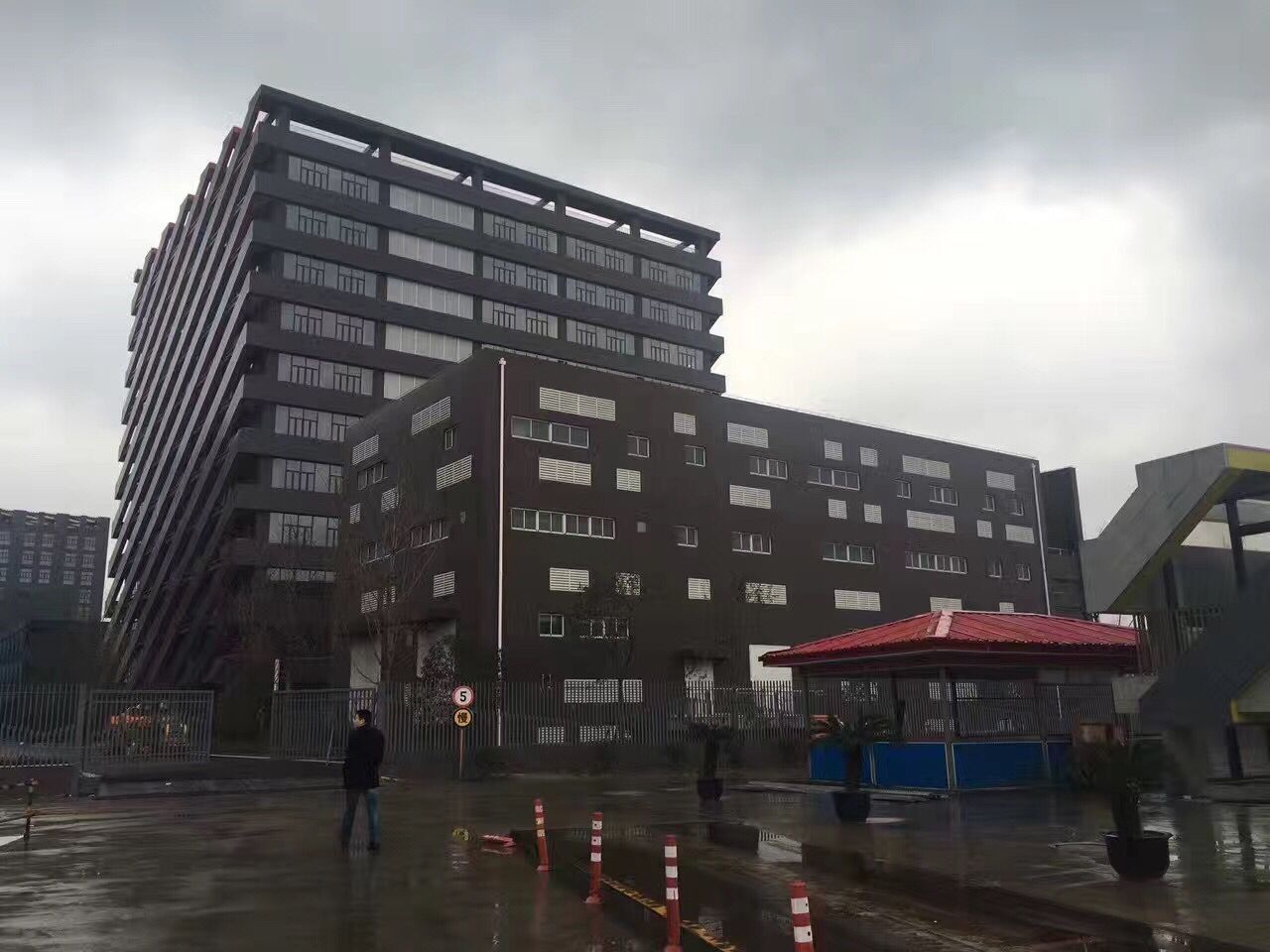

批量生产的KS100主机系统                                                                                                            位于上海闵行的中国航空发动机基地变电站SF6泄漏报警系统由上海科石提供






安装过程                                                                                                                                       部分核心器件
