本套装方案适用于10-35KV室外售后服务用，不适合工厂内生产过程。
本套装方案充气建站高压力0.16Mpa;
本套装方案充分考虑售后现场的便携性，采用无油真空泵。
本套装可灵活组合使用，通过“五通机构”可实现与充气柜、气瓶、抽真空小车等的组合，通过手阀的实现对管路的开闭控制。
本套装也可单独使用充气组件或单独使用抽真空小车。

主要部件功能介绍

便携式抽真空小车 KSCZ-4-S
净重：11 Kg
电源：AC220V
外形尺寸：长325mm 宽175mm 高290mm
流量： 150L/min
极限真空度：-700mmHg(约8000pa)
采用无油真空泵，无需注油，方便携带;底部配1”脚轮

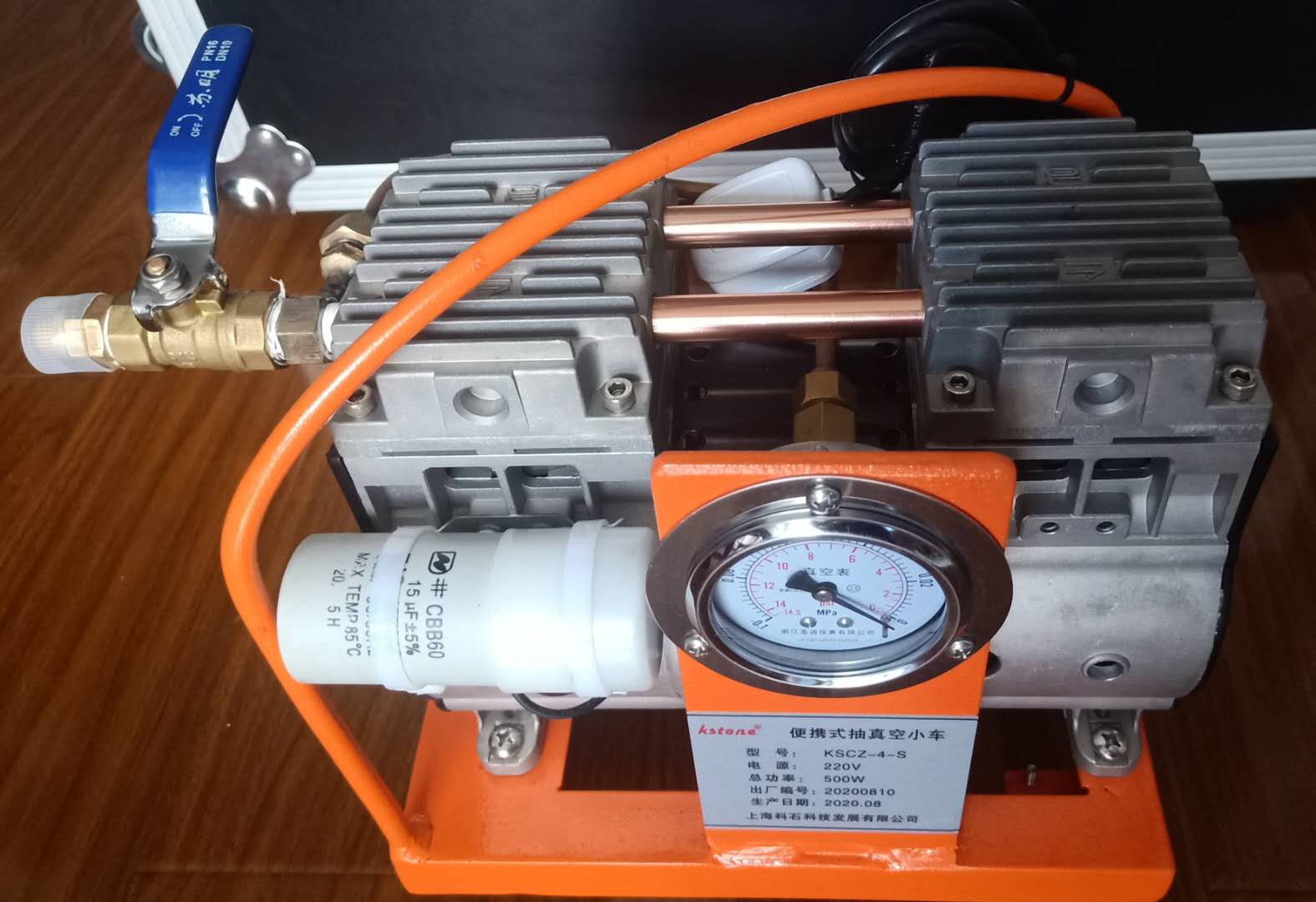

图1便携式抽真空小车

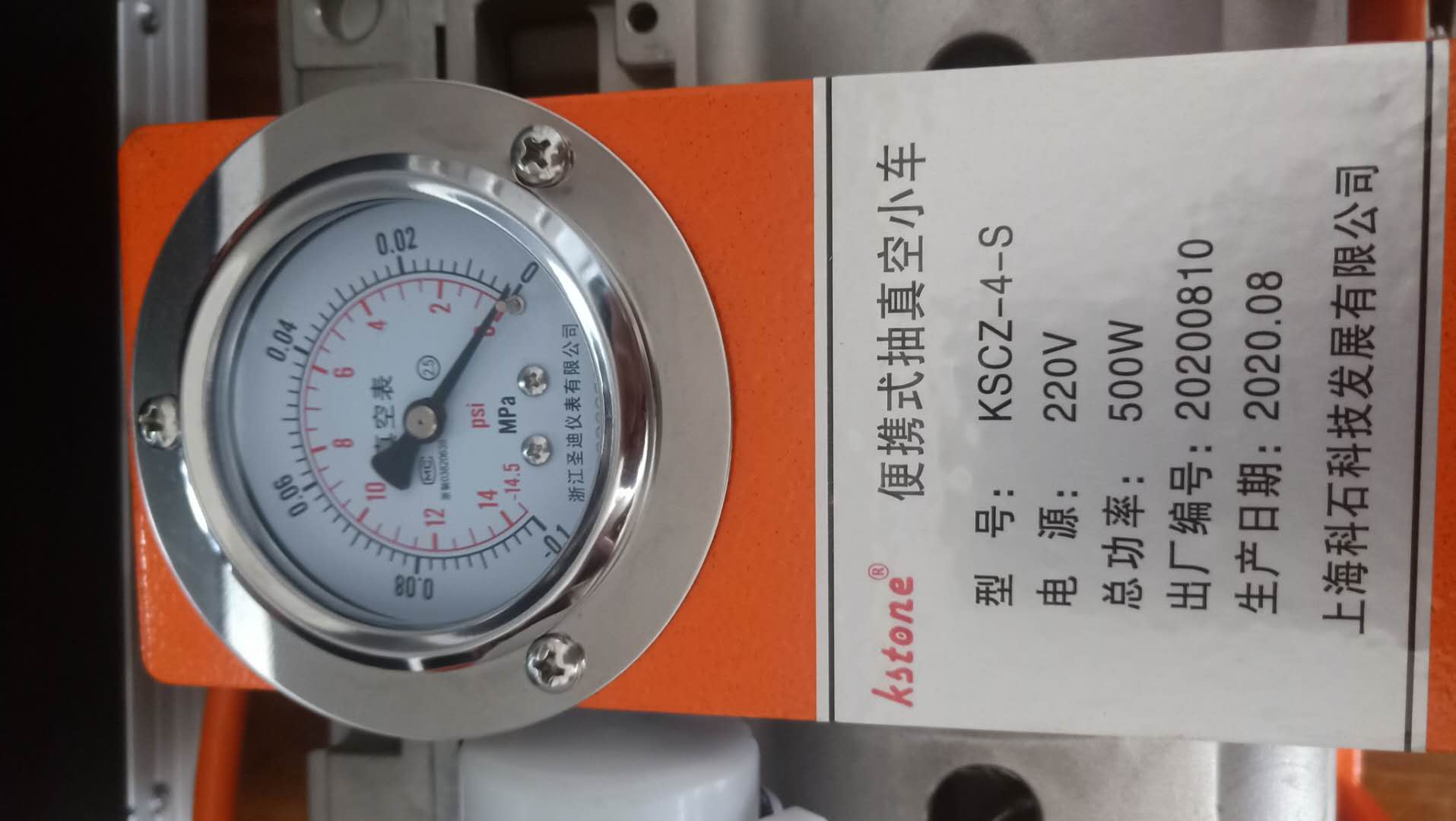

图2便携式抽真空小车的铭牌和压力表

与10KV充气柜相配接头套件



图3一端与10KV充气柜自封阀匹配

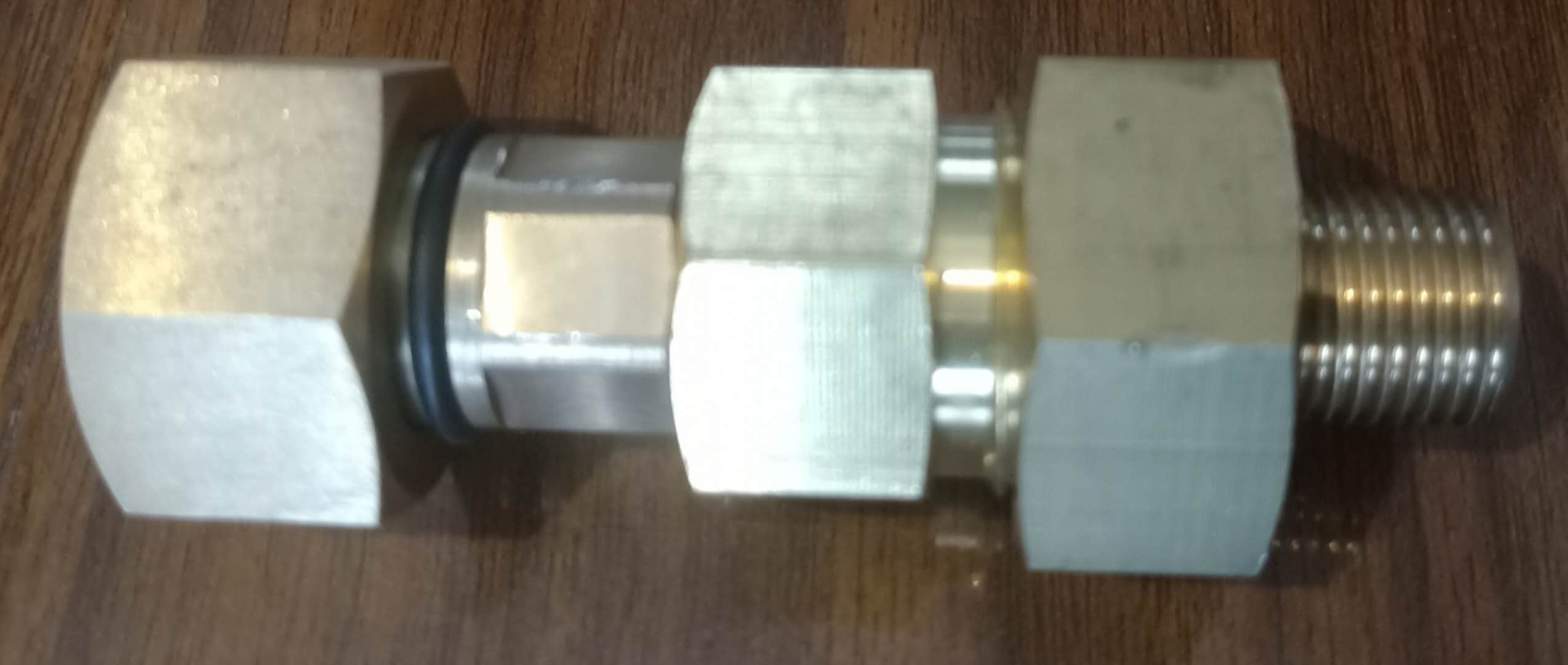

图4另一端与管路相配M20*1.5外螺纹转M16*1.5外螺纹转接头


带压力表的五通机构

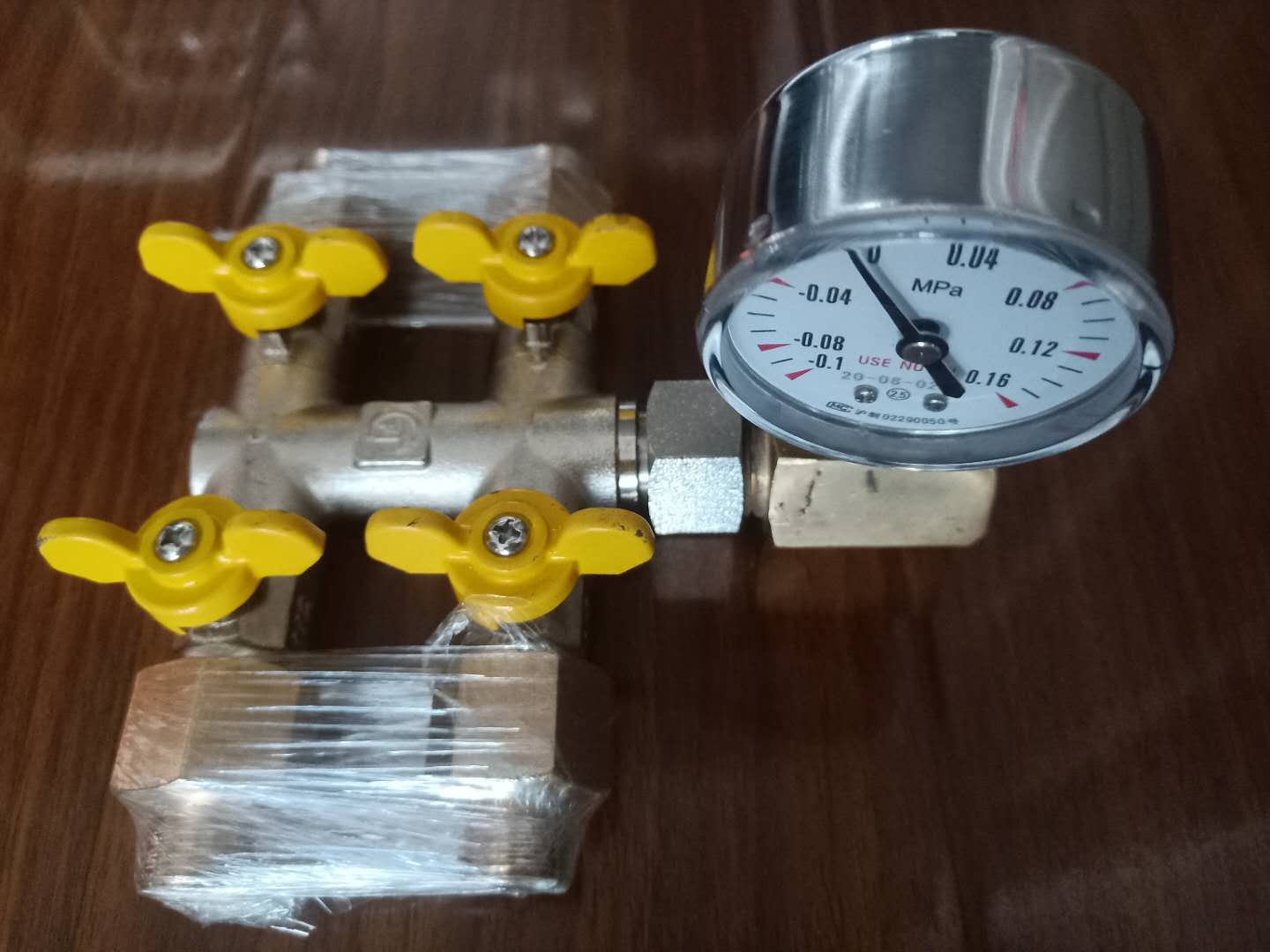

图五 五通机构
该机构可与抽真空小车、充气套装等多种灵活组合；

充气组件：减压阀+M16双层钢丝编织软管（3米）

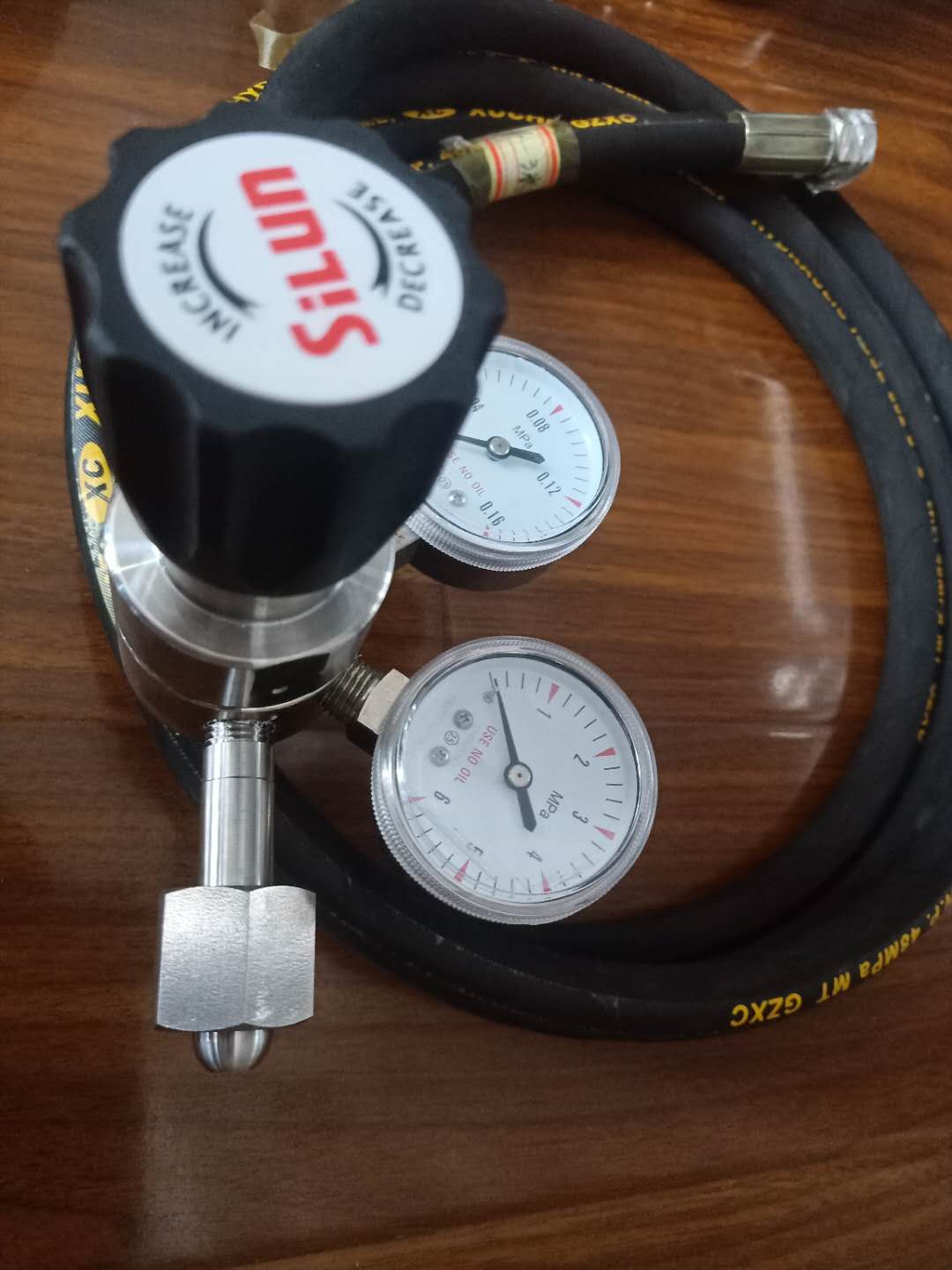

图6 充气组件

配置管路4根

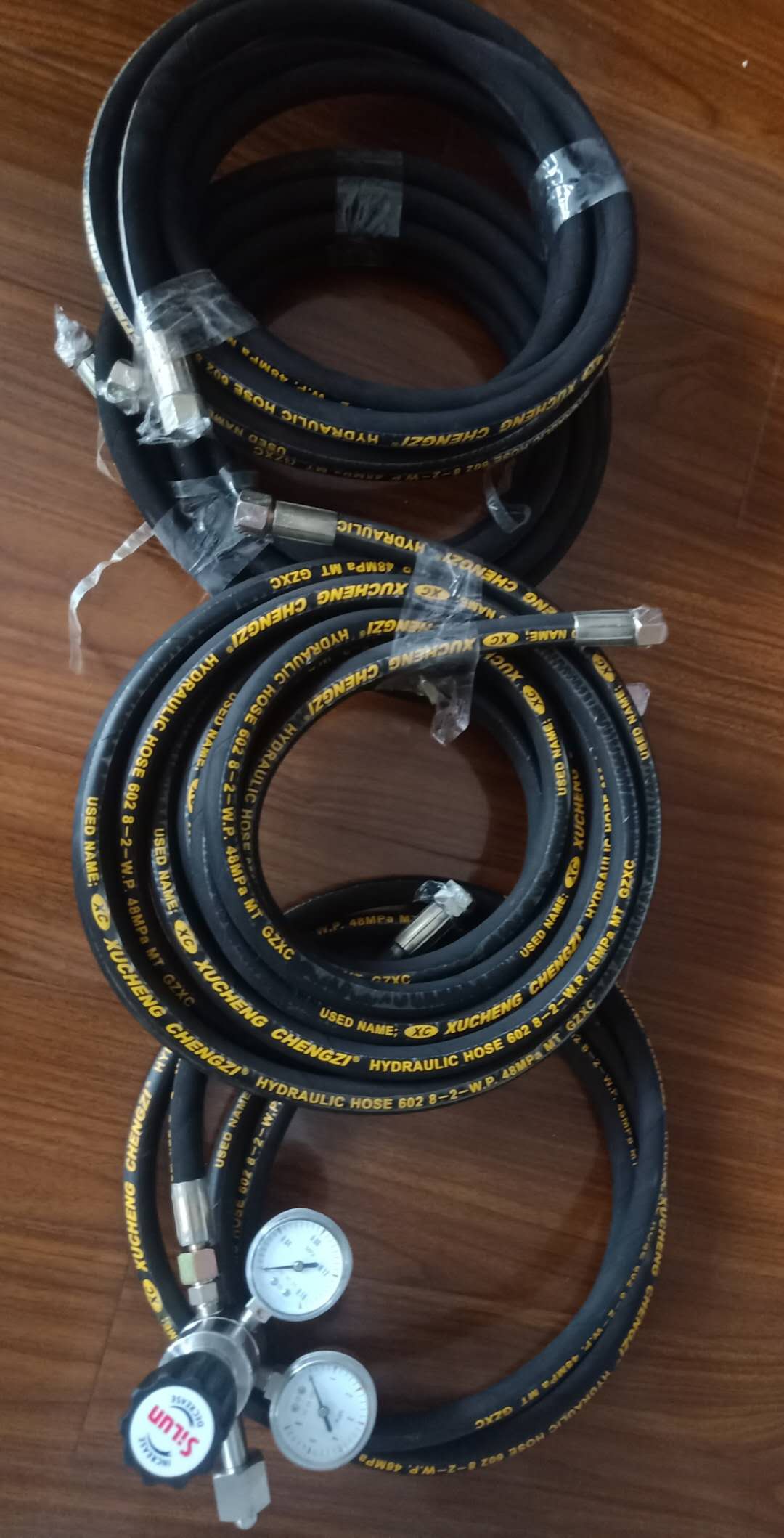

图7  2根5米，1根8米，1根3米（已与减压阀相连接）

图8 外箱后侧，方便移动的拉杆设计

外箱
尺寸：长770mm 宽405mm 高400mm
整箱合计净重39Kg

(本款产品第一次组合，管路和外箱设计过于笨重，二次优化后可以调整为总重量30Kg左右）

欢迎大家咨询沟通定制。

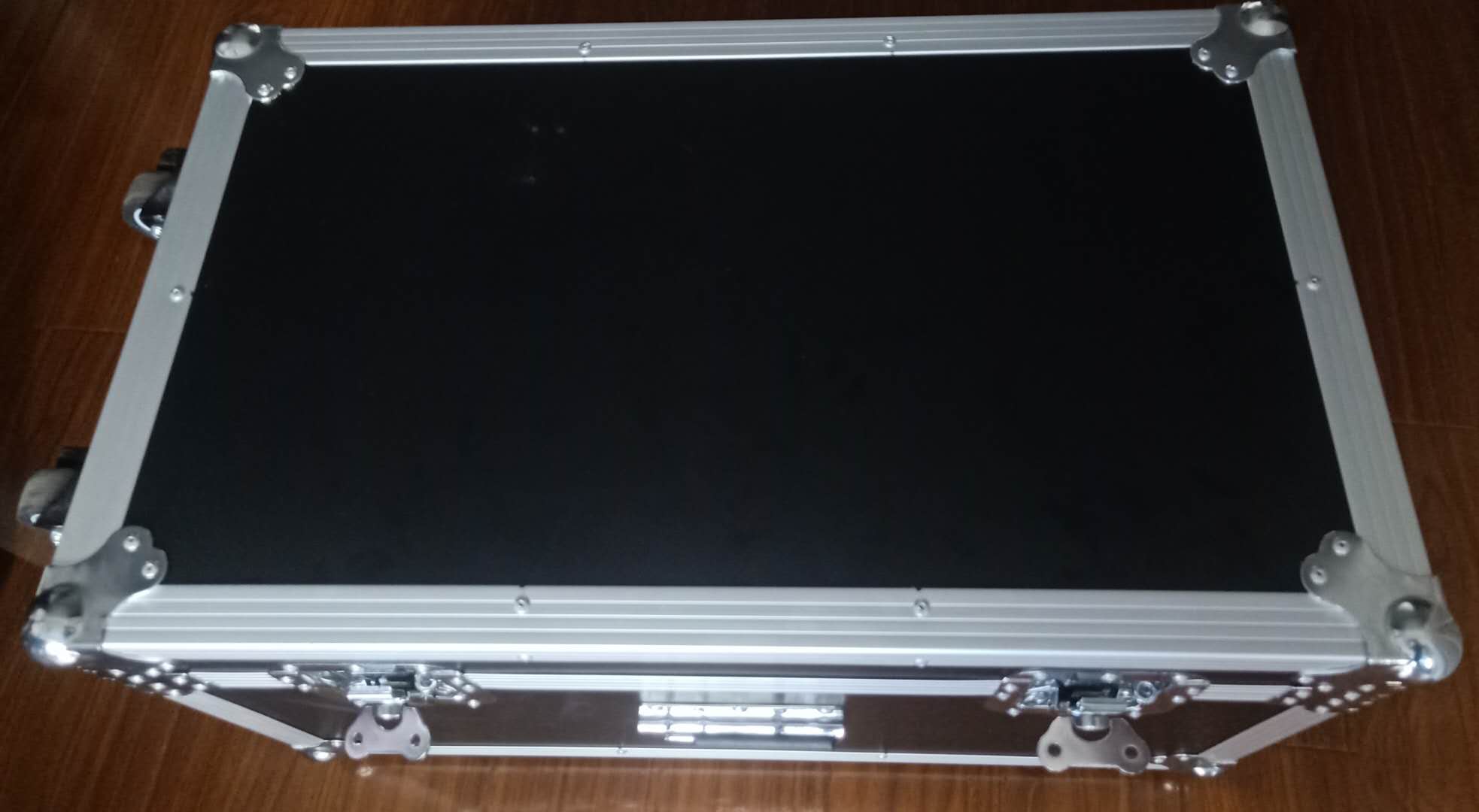

图9  外箱




装箱单
