KST-VI 智能微水仪(精密露点仪)阻容法
作者:kstone 发布时间:2021-10-23 16:43 浏览次数 :

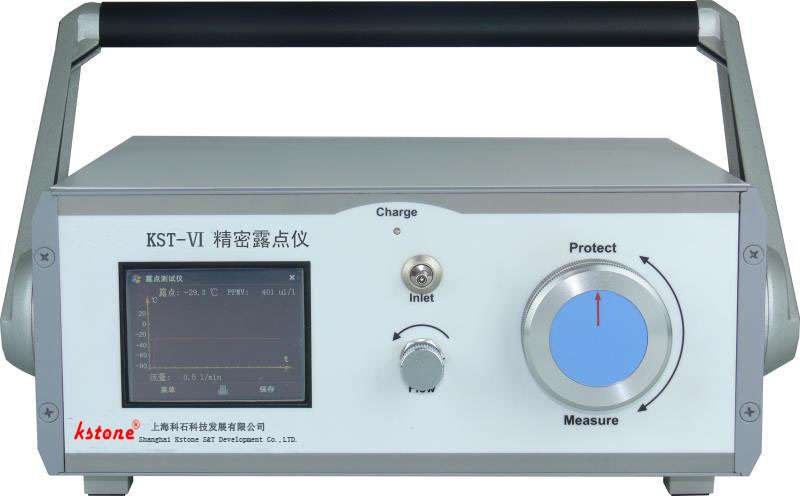

KST-VI 智能微水仪(精密露点仪)
本产品采用进口阻容法传感器(维萨拉143),含微型打印机,是目前10-35KV充气柜厂家生产用配置的高性价比的微水测试仪。
本产品主要用于SF6气体进货检验、充气柜生产过程或出厂水分测试;
本产品也可用于环保气体(3M 公司4710、5110)、N2、干燥空气的水分测试,或气体无腐蚀性型气体的水分测试;
本产品承诺可通过中国计量院等第三方检测机构校验;
![](/uploads/allimg/200205/2-20020520452OM.jpg)
技术指标
测量范围:露点-80~+20℃或-60~+60℃(具有ppmv自动换算等)
测量精度:≤1℃
分 辨 率:露点0.1℃或1ul/l
重 复 性:±0.5℃
气体流量:湿度测量时:0.5~0.9L/min,电子质量流量计,样气流速无影响
探头保护:不锈钢烧结过滤网
工作电压:220VAC±10% 50Hz,交直流两用,过充保护,连续工作不低于5小时
储存温度等级: -40~+70℃
输出接口:USB2.0规范
存储容量:30条
操作环境:温 度: -25~+60℃ 相对湿度: ≤90%RH
其它配置:标准版管理软件,含报表打印,湿度常用转换工具包
尺 寸:335×290×160
重 量:约6.2kg
![](/uploads/allimg/200205/2-2002052046233F.jpg)
在用于氮气进货检测
![](/uploads/allimg/200205/2-200205204I1256.JPG)
生产过程微水测试
下面列出了一组
![](/uploads/allimg/200307/2-20030H04443O1.png)
以上数据我们观察分析:
1、露点 -42.261 相当于微水149.31 这个微水值是我们很多高压开关设备的微水合格点。
2、在露点为-9.261和-10.261时,微水值相差230ppm;
3、在露点为-42.261左右时,每相差一度,微水就相差15左右,所以
如果选择精度+-1 度的微水仪,其实际微水值误差在30左右。如果选择精度选择+-2 度的微水仪,其实际微水值误差在60左右;
所以说选择+-1 度精度的微水仪,实际微水值误差在30左右,应该说是我们充气柜建站低的要求了。
有条件的话,建议采购精度+- 0.2度的冷镜式微水仪。
采用进口传感器阻容法微水仪,精度+— 1度
![](/uploads/allimg/211023/2-211023164613C7.jpg)
lu

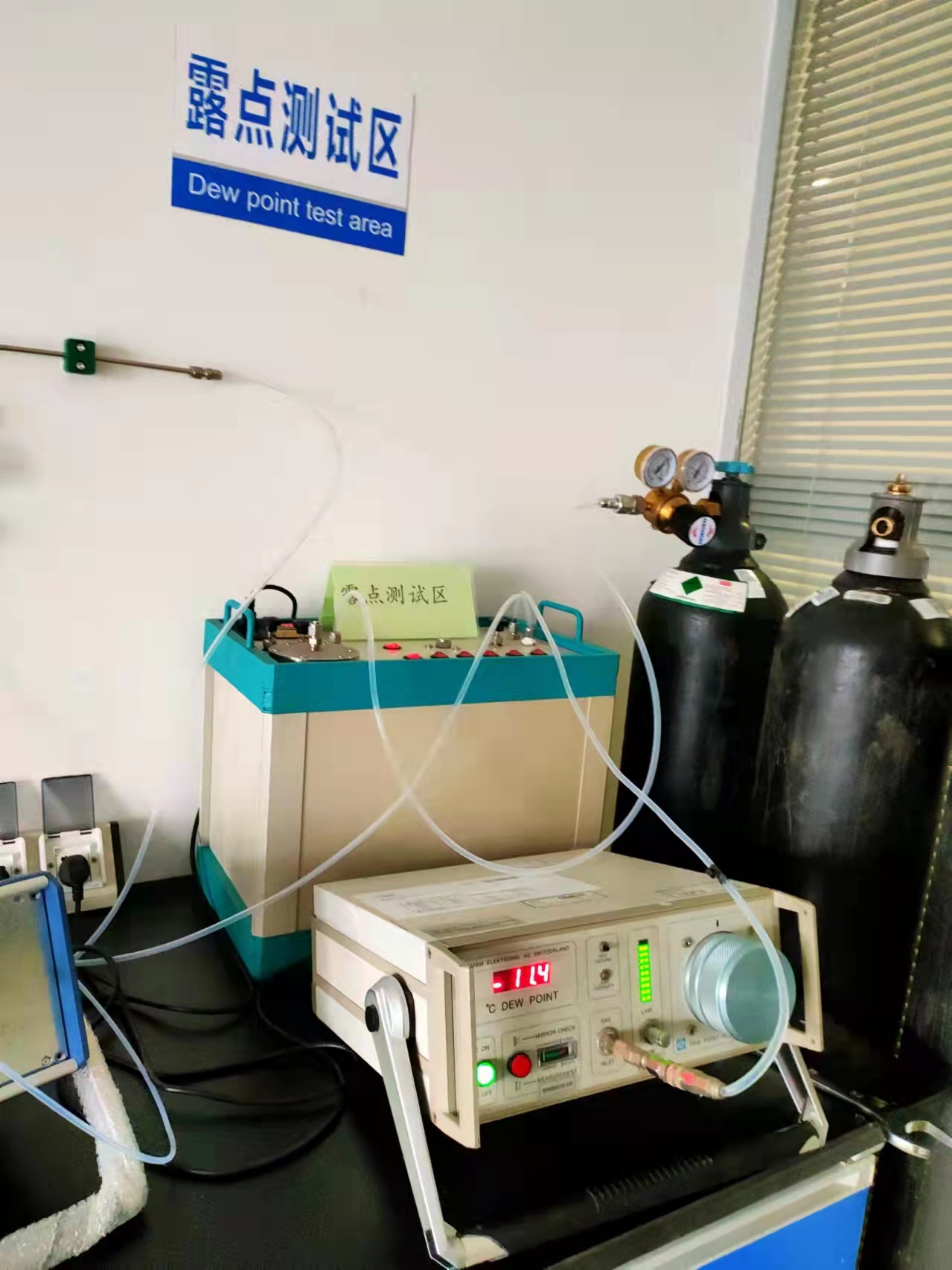

露点比对和校验
