LF-02-FR 红外双波数显定量检漏仪

本设备采用双波非色散红外光谱检测原理，轻便手持、傻瓜式操作、性能稳定、定量显示的特点；
本设备是为SF6充气柜、环网柜、SF6断路器等充气设备外出巡检或外出检漏而研发的便携简易型定量检漏仪，建站高灵敏度可达0.1ppm。高浓度SF6气体或纯SF6气体不会导致该设备“中毒”。
本设备可应用于SF6及其他卤素气体，但由于未作精确标定，在检测其他卤素气体时，仅可做定性检测使用。
产品特点：
1、精确数值显示即时浓度，同时显示:锂电电压；
2、蜂鸣器同时提示浓度变化；
3、大容量内置锂电池，一次充电可连续使用8小时以上；
4、对其他气体没有交叉敏感性，无中毒现象产生；
5、气泵手动控制，有效提升薄膜泵工作寿命；
6、配备自主研发的pm1.0-2.5传感器粒子过滤器(防护罩组件)，有效提升设备稳定性和传感器使用寿命；
7、进口红外传感器寿命长达10年；
8、零点漂移自动修正；

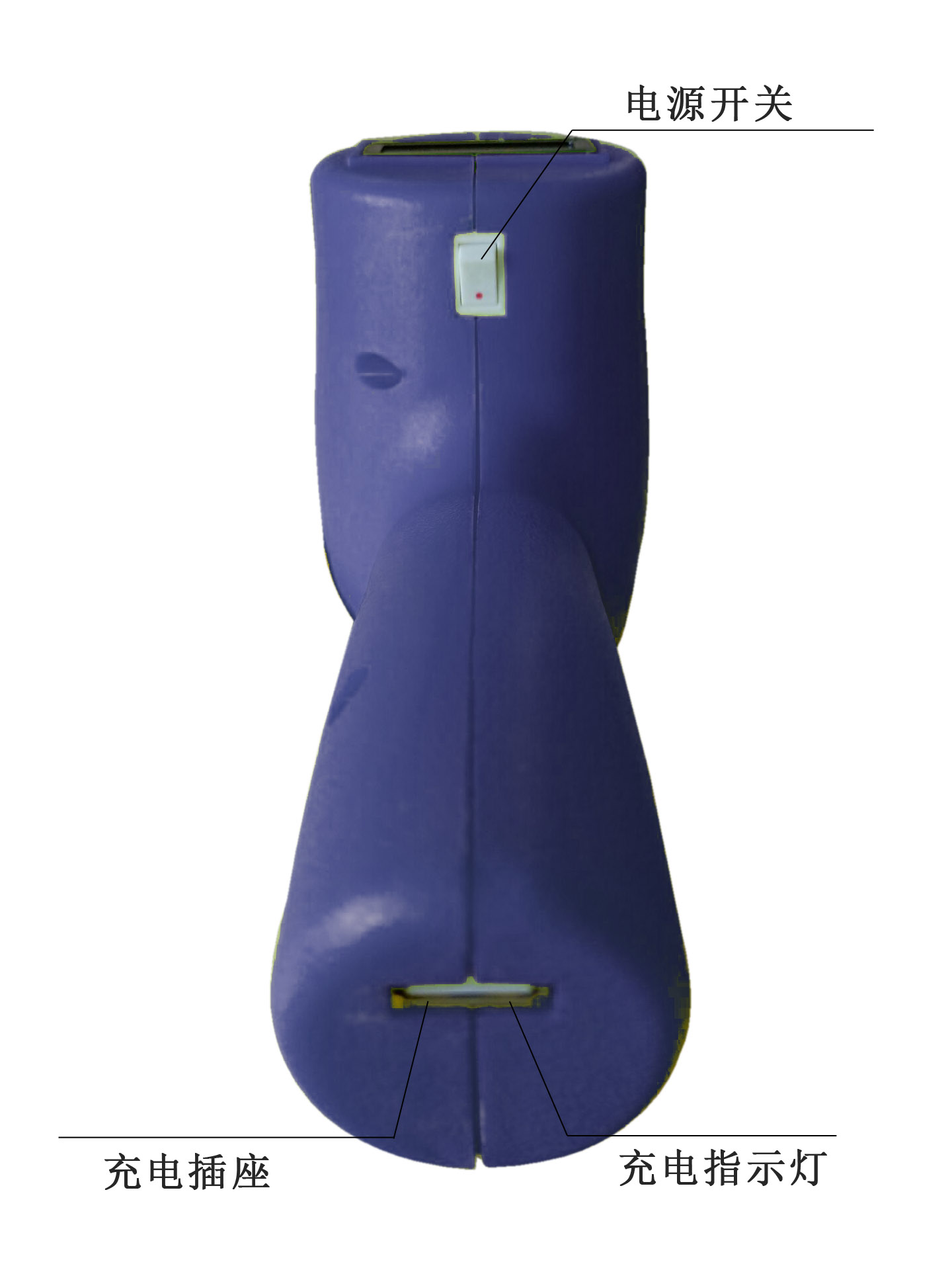

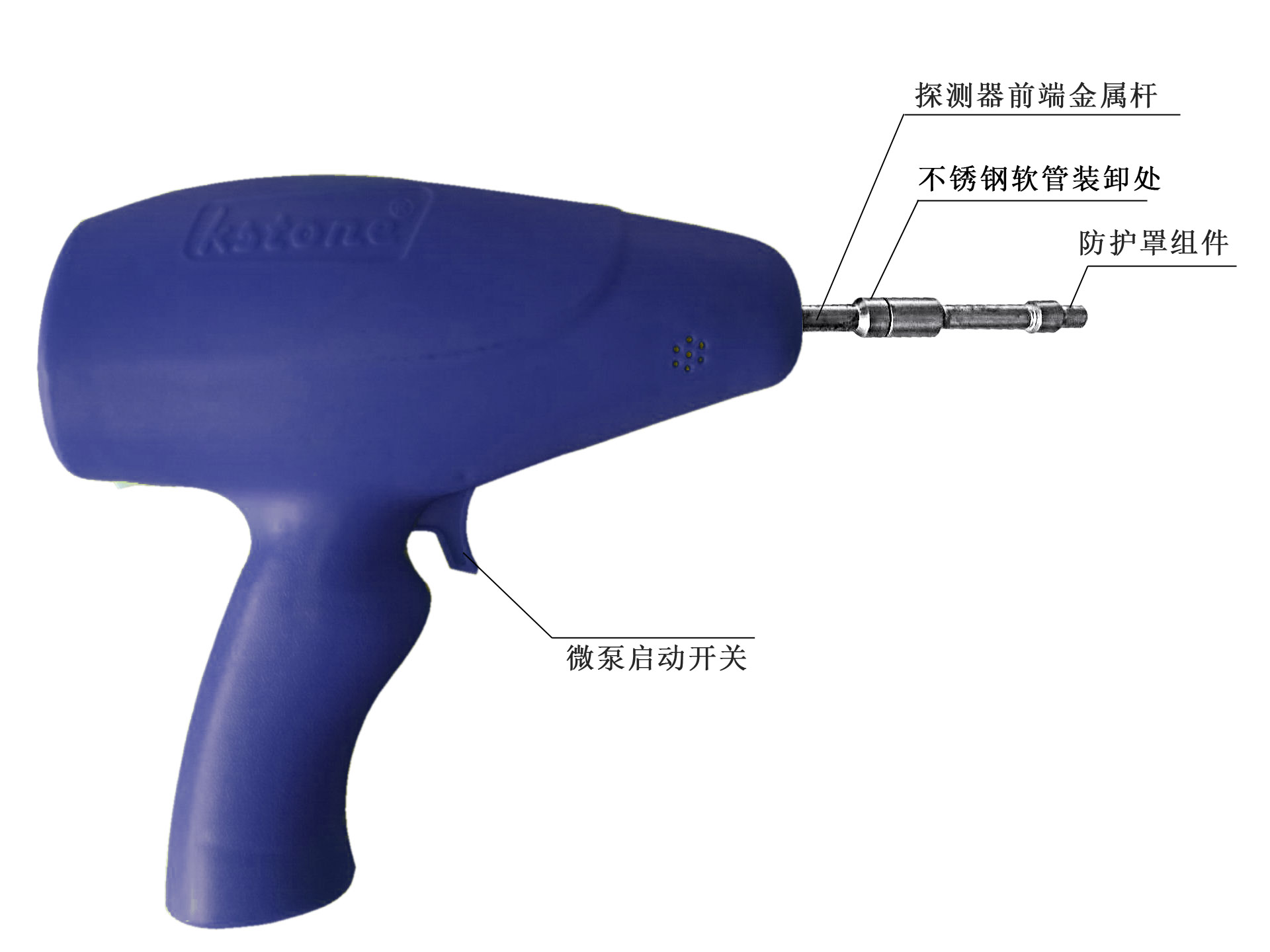

各部件功能件示意图





技术参数

项目	技术参数
SF6气体建站高灵敏度	0.1ppmv
测量范围	0---1000ppmv（建站佳范围0.1-100ppmv）
测量精度	±2%（0---100ppmv）
分辨率	0.1ppmv
报警方式	数字显示浓度和声音频率变化
响应时间	≤3秒
预热时间	≤60秒
采样方式	内置电磁隔膜泵，自动吸入式,流量为5-8ml/s
探测器前端金属杆长度	89mm
探测器备用加长软管	308mm
功率	≤0.5w
工作湿度	0∽99%
工作温度	-10℃∽60℃
一次充电锂电可持续工作时间	≥8h
充电电源	AC100-240v
检漏仪净重	0.4Kg
含外箱总重	1.0Kg
外箱尺寸（黄色防爆箱）	370*315*180mm


使用和注意事项
1、打开电源开关，预热3分钟左右；
2、需要检测时按下微泵启动开关，进入探测状态；检测到SF6等气体时，内置蜂鸣器发出报警声，音量和频率同时变化，并在液晶屏上显示浓度值。当检测浓度高于25.6ppmv时，报警声音和频率达到建站高值，并不再发生变化。
3、探测器前端金属杆长度不够时，可使用探测器备用加长软管（附件4），注意凹槽内嵌入O型密封圈（附件5中“10*2”）并拧紧，保证密封。
4、电池电压低于3.0v时探测器将关闭，应立即进行充电。充电指示灯红灯亮表示处于充电状态，充电时间一般为3 小时，电池电压到4.2v为建站高电压，充电指示灯转绿灯即为充足。
5、防护罩组件（附件1）用于保护传感器，可有效防止灰尘、水汽、油脂阻塞探头，未加防护罩时禁用本产品。防护罩组件属于易损件，一般使用时间不超过100小时，但可用压缩空气清洁防护罩组件；如接触油污等无法清理的附着物，应立即更换保护罩组件。
防护罩无法防止大量的油污、水及其他液态物质进入，请务必注意。
6、本设备可定性检测的其他卤素气体，包括但并不限于：
6、1 CFCS 、HCFCs 、HFC及其混合物；
6．2医院消毒设备的已乙烯氧化物泄漏（检测携带有卤素的气体）
6．3检测绝大部分含有氯、氟和溴的气体（卤素气体）
6．4检测用于干洗设备的清洁剂，例如四氯化碳
6．5检测用于灭火系统中的卤素气体

附件（配置表）

序号	附件名称	型号规格	数量
1	防护罩组件	LF-02-FR-01	2
2	快速充电器	5V-2A	1
3	双USB充电电源线		1
4	探测器备用加长软管		1
5	密封圈	10*2	若干
		7*2
6	便携式外箱	自用黄色防爆箱	1
		OEM 铝合金便携式箱
7	说明书及出厂校验报告		1

其中附件1，防护罩组件1套已经安装于探测器上。

 外箱
