大型抽真空机组
作者：kstone 发布时间：2020-03-28 17:41 浏览次数 :

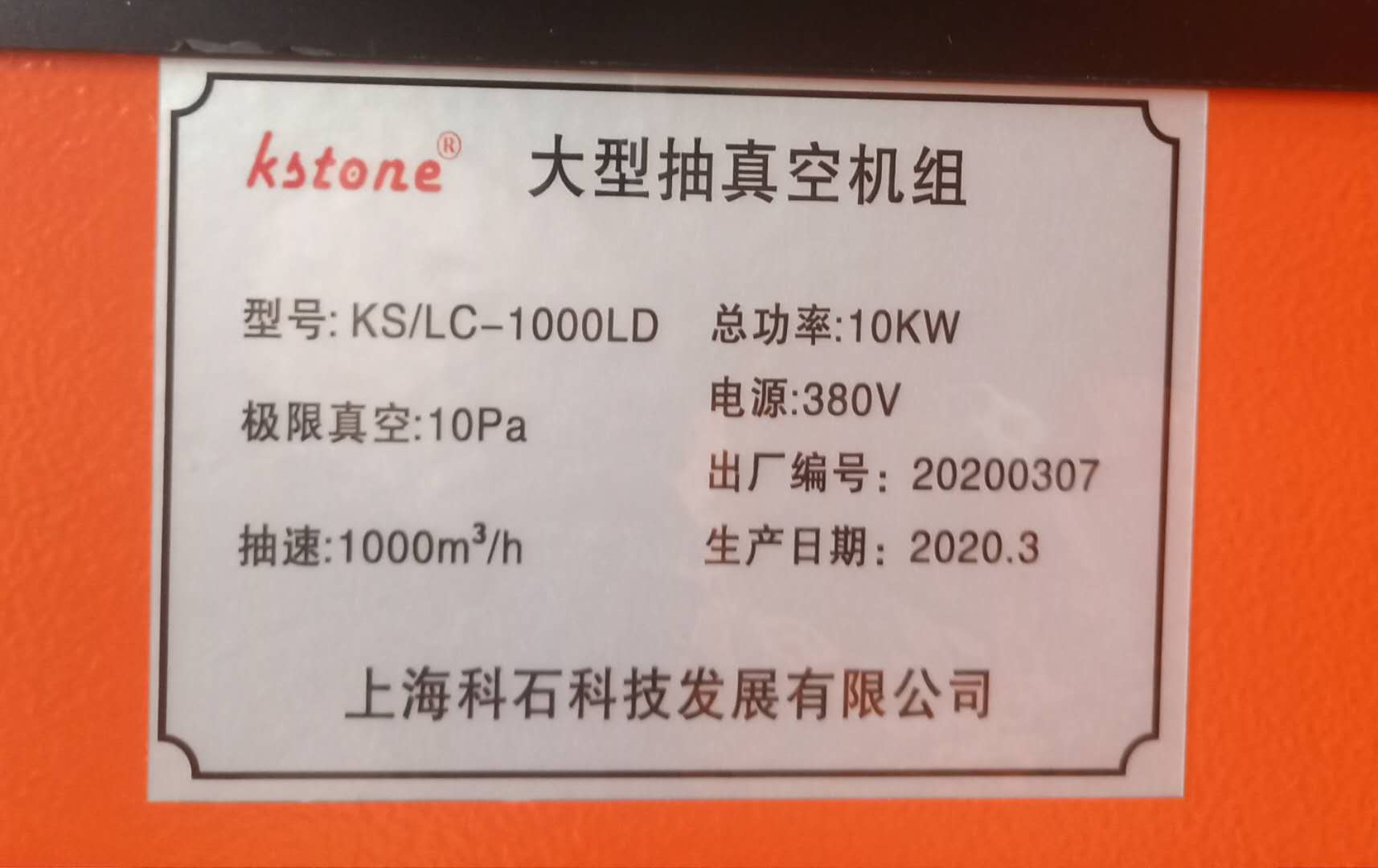

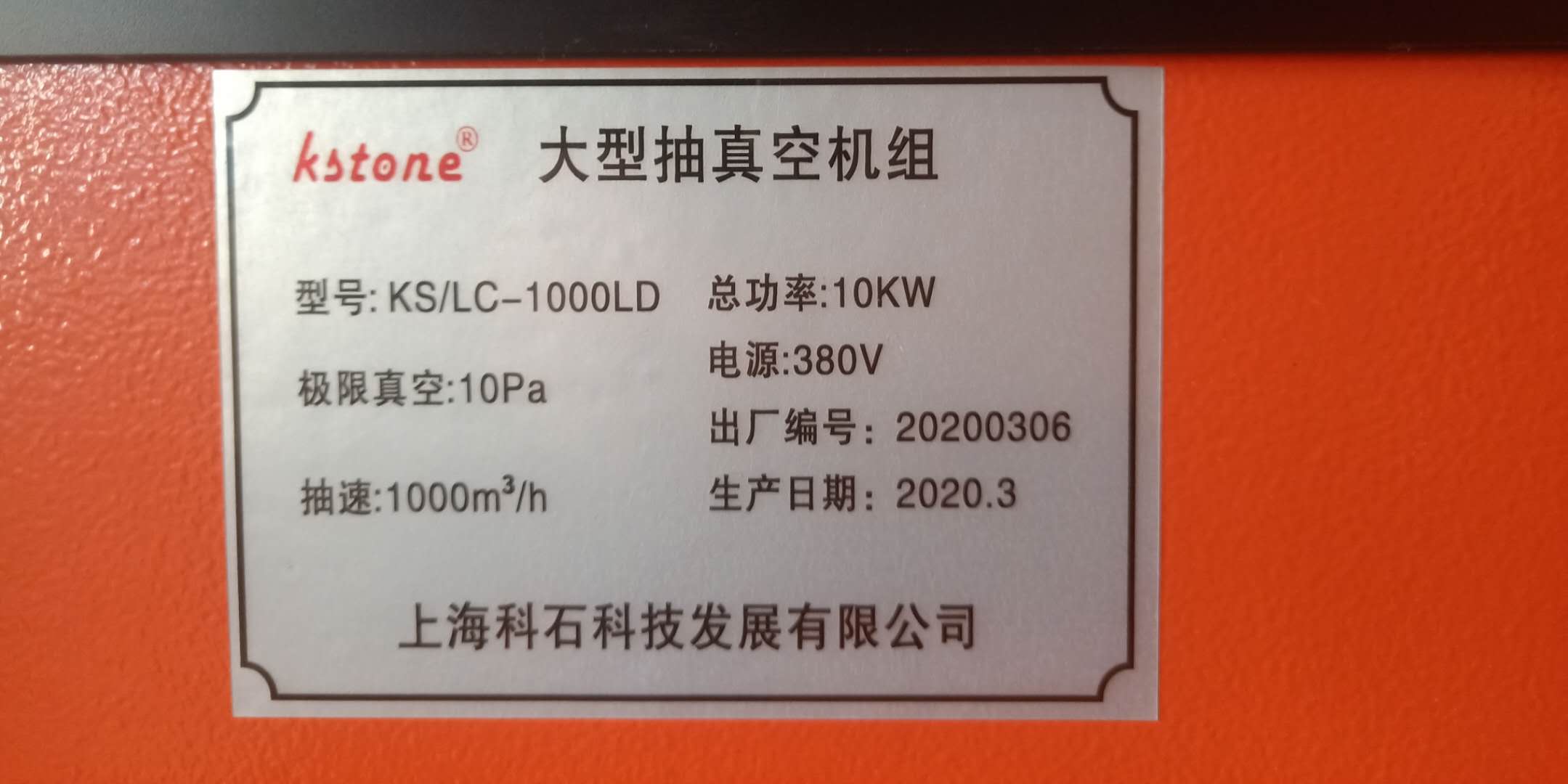

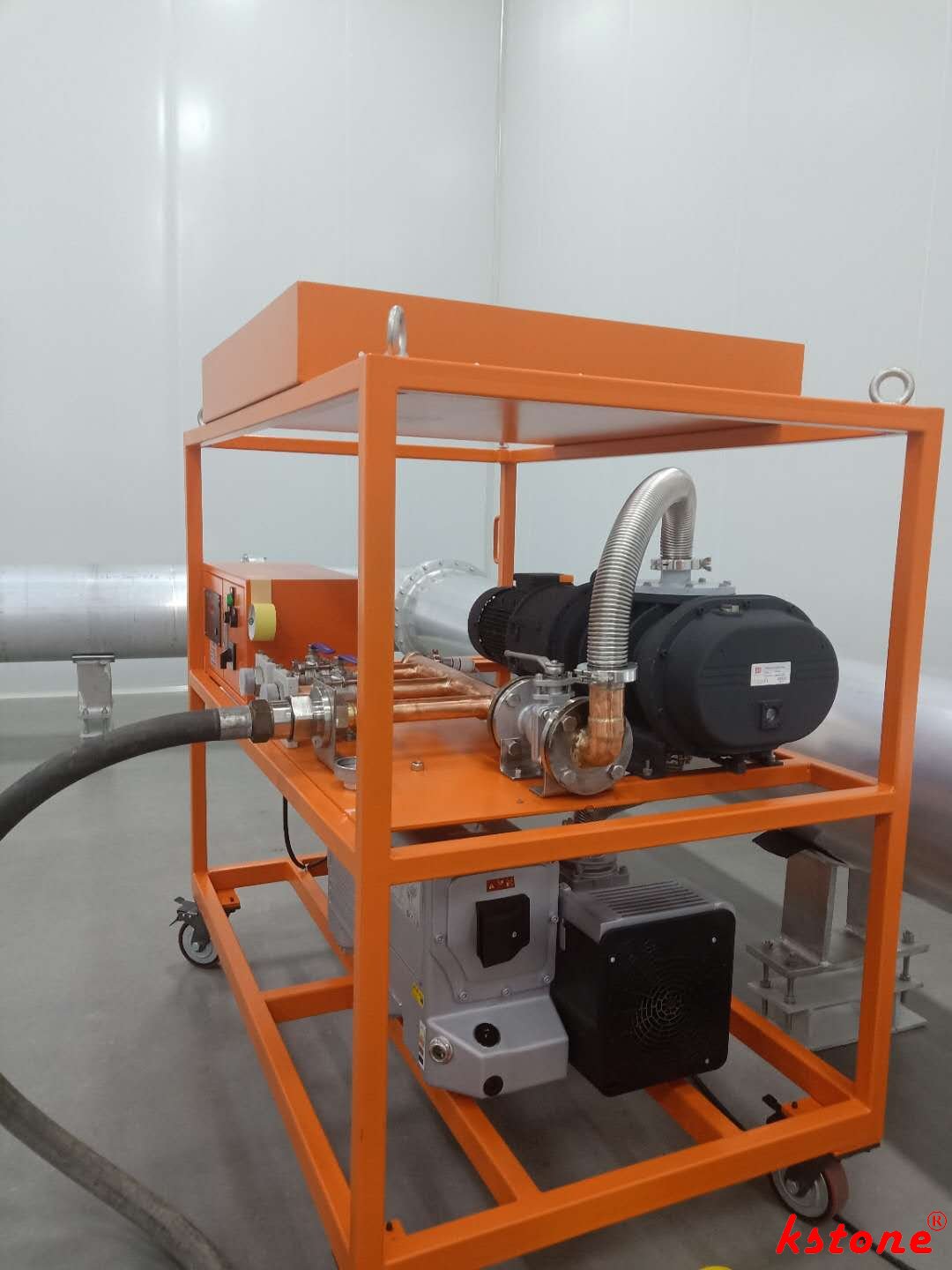

KSCZ-300/1000 大型抽真空机组
我们为某客户的大型容体定制的大型抽真空机组，该客户常规产品容体体积为23立方、10.5立方、7.8立方；
大型真空机组的技术参数
1、该公司原先使用的DILO 抽真空机组方案
DILO设备描述：目前使用的DILO设备的抽速为前级230 m3/h，罗茨泵为500 m3/h。
2、我们提供的大型真空机组装置性能参数：
前级300 m3/h，原装进口莱宝；罗茨泵1000 m3/h
型 式 风冷手推移动式
工作环境温度 10℃～40℃
前级真空泵 抽气速率（m3/h） 300 德国莱宝 极限真空(Pa) ≤10 功率(kW) 5
罗茨真空泵 抽气速率（m3/h） 1000 上海 极限真空(Pa) ≤10 大气压直接启动 功率(kW) 5
以上抽速合计 1000m3/h
真空计 数显，单位Pa，精度1Pa
电源 三相四线制 3Φ 380V
总功率(kW) ≤10
噪声dB(A) ≤75
重量 400KG

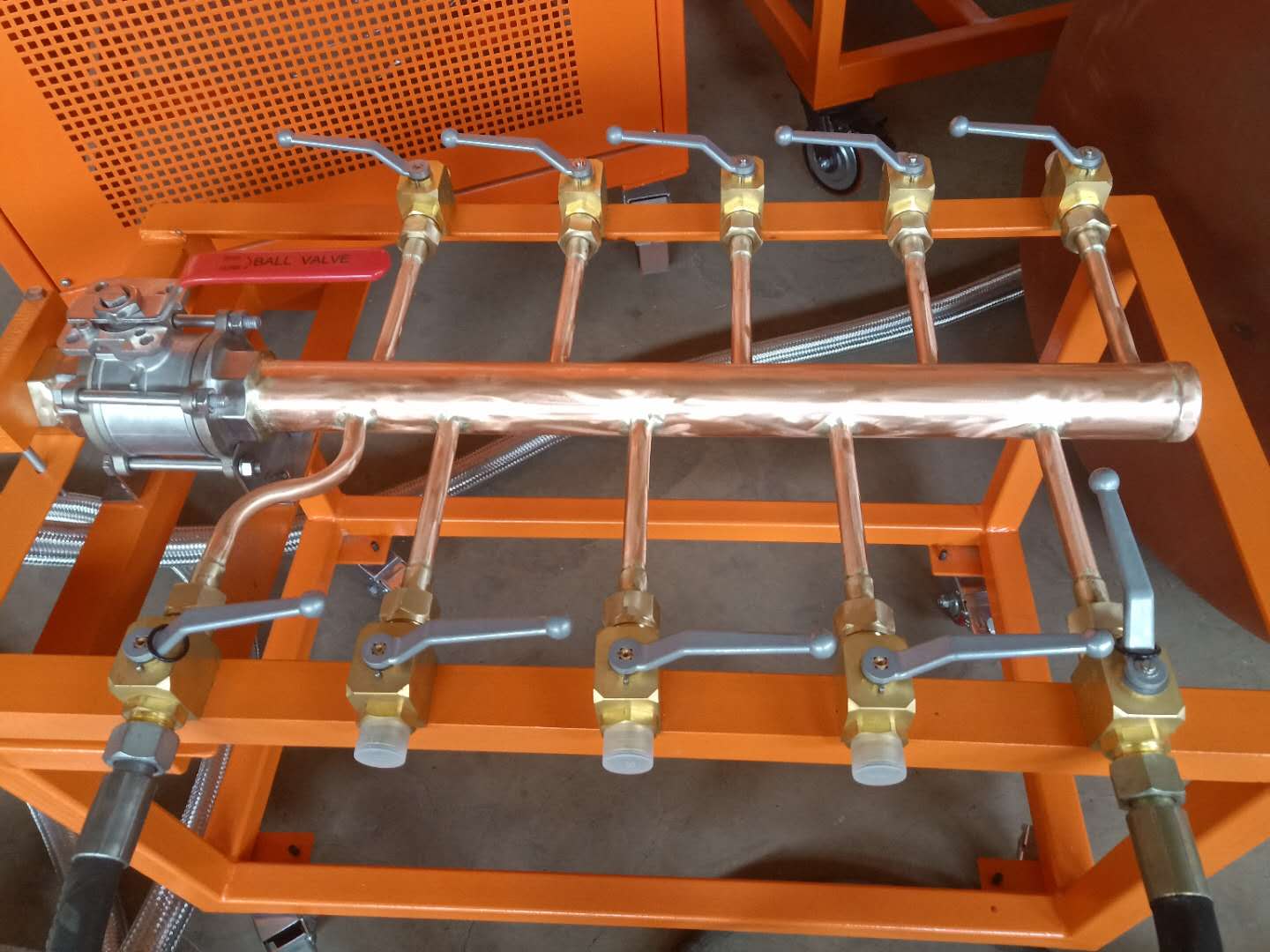

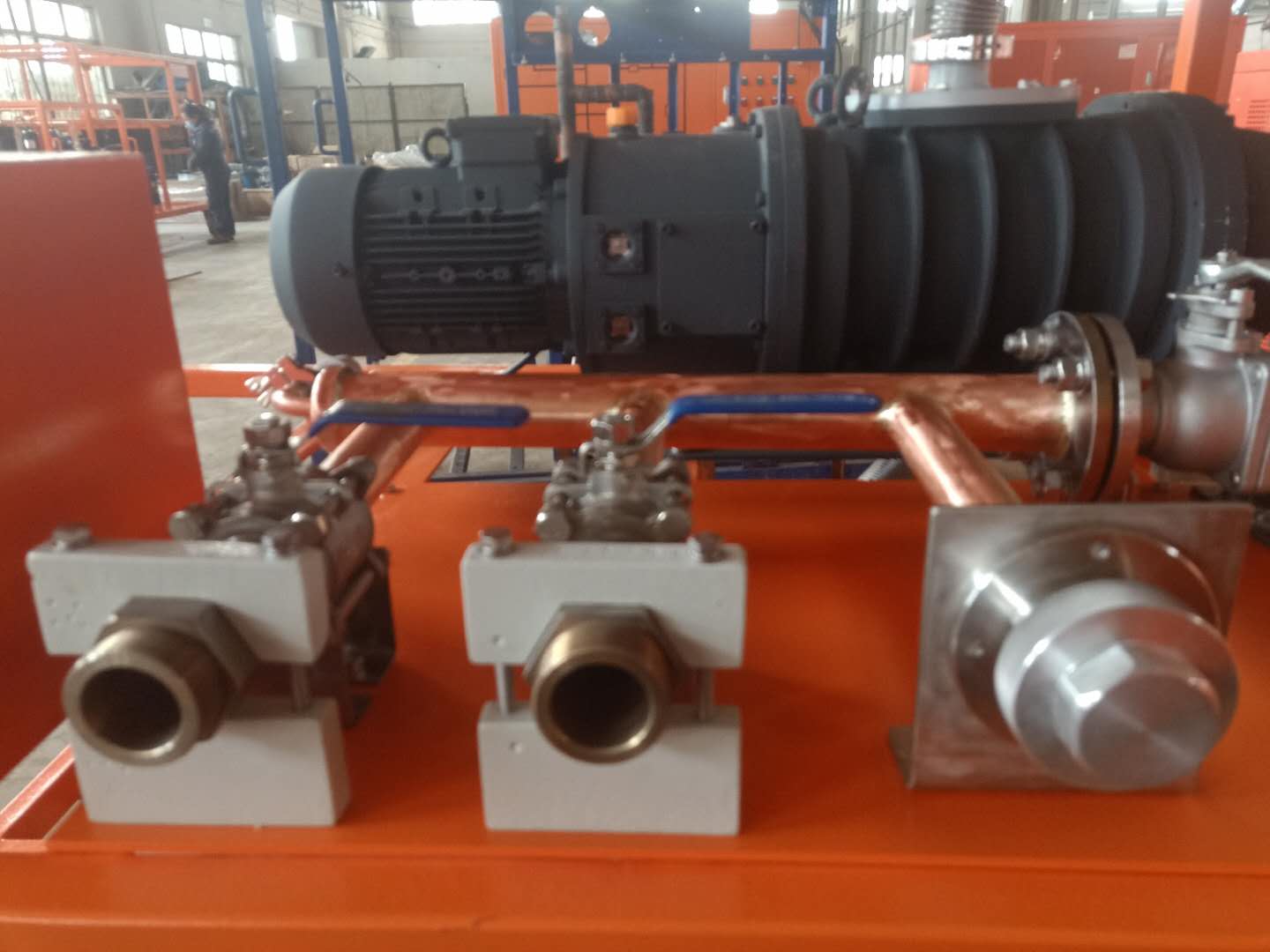

*对外接口4路,1路为DN20自封接口，2路为DN40接口,1路为DN40法兰接口。
本设备的罗茨泵可在大气压下直接启动！
大型抽真空机组效果描述：
对于23 m3的GIL,如果通径80，软管长度8m,从大气压抽到30Pa需要30-40分钟。
对于10.5 m3的GIL,如果通径40，软管长度5m,从大气压抽到20-30Pa需要30-40分钟。
对于7.8 m3的GIL,如果通径40，软管长度5m,从大气压抽到20-30Pa需要20-30分钟。
