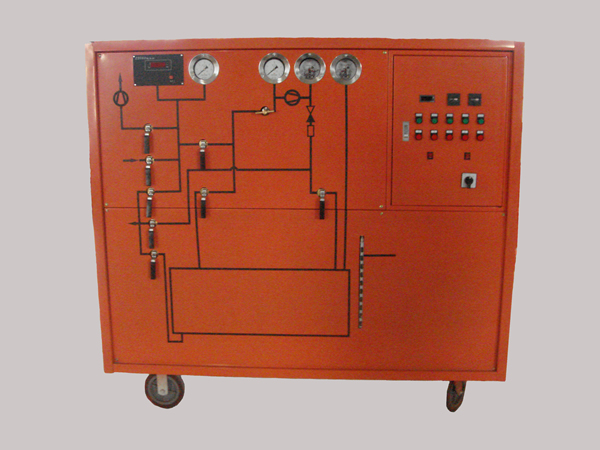

KSLH-12Y/54-100 SF6回收净化装置（经典款）

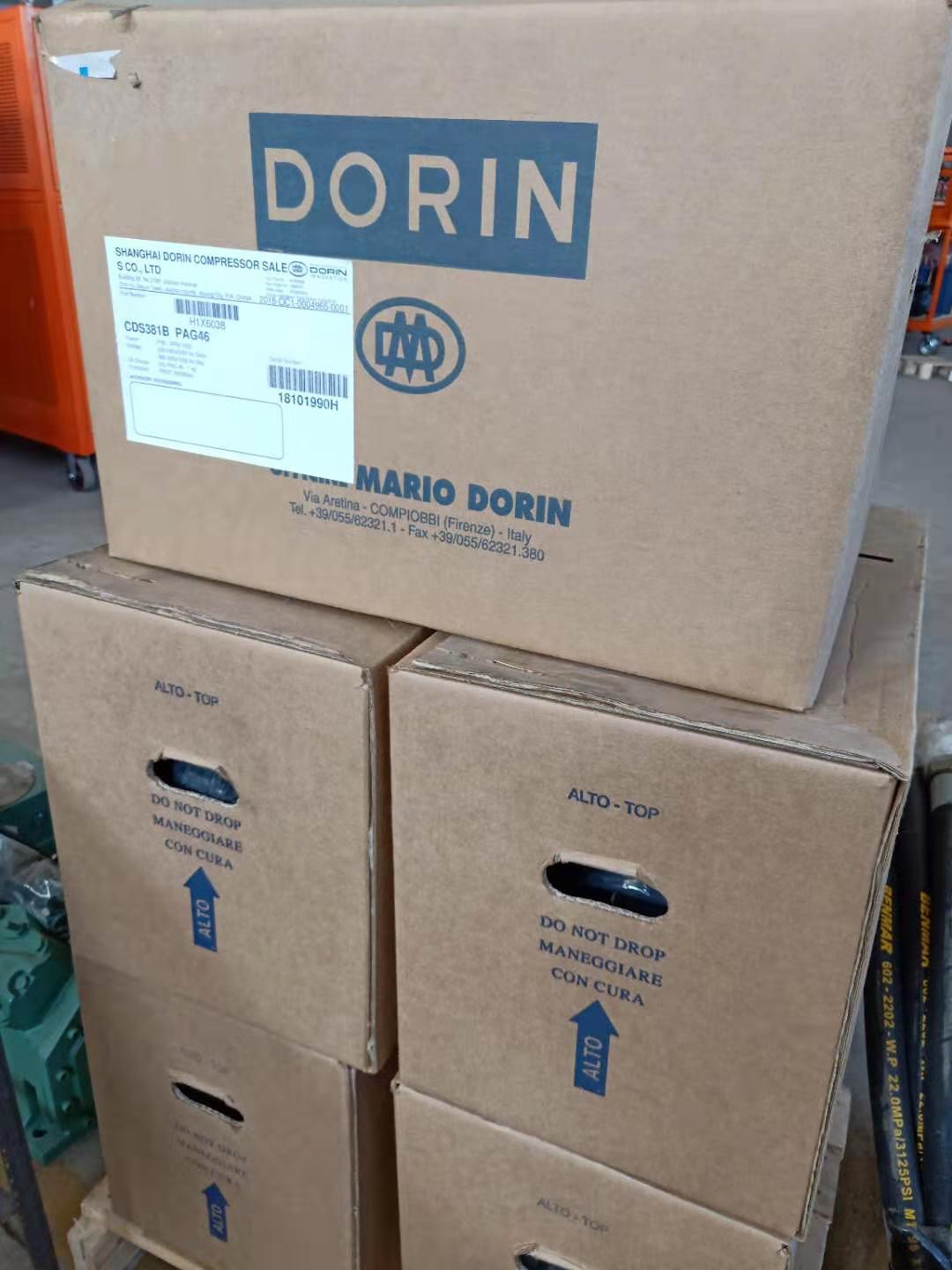

本设备采用原装进口压缩机高压液化的方式回收储存SF6,系统可靠性高，体积重量小；
是上海科石为ABB等单位定制与优化的经典款产品。
1.装置性能参数
| 型 式 | 高压液化,风冷,手推移动式 | |
| 工作环境温度 | -10℃～40℃ | |
| 初压力(MPa) | 0.8 | |
| 回收 | 终压力(MPa) | ≤0.053 |
| 1m3容积所需时间(h/m3)* | ≤0.5 | |
| 初压力(Pa) | ≤133 | |
| 充气 | 终压力(MPa) | 0.7 |
| 1m3容积所需时间(h/m3 ) | ≤0.2 | |
| 抽真空从0.1MPa至133Pa需时间 (h/m3 )** | ≤1.0 | |
| 极 限 真 空 (Pa) | ≤10 | |
| 真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
| 年 泄 漏 率 | ≤1% | |
| 回收后SF6 | 水分(PPM/V)*** | ≤60 |
| 气体纯度 | 油分(PPM/G) | ≤10 |
| 贮 | 贮存方式 | 液态 |
| 存 | 压力(MPa) | 8 |
| 容 | 容积(L) | 100 |
| 器 | 贮气量(kg) | 100 |
| 干燥过滤器再生方式 | 真空加热活化再生 | |
| 电源 | 三相四线制 3Φ 380V | |
| 总功率(kW) | ≤10 | |
| 噪声dB(A) | ≤75 | |
| 设备自重(kg) | ≤600 | |
| 形式 | 半封闭式 | ||
| 理论排气量 | m3/h | 6 | |
| 建站排气压力 | MPa | 5 | |
| 允许排气压力 | MPa | 4 | |
| SF6压缩机 | 建站小允许吸气压力 | KPa | 53 |
| 建站允许吸气压力 | MPa | 0.30 | |
| 建站高排气温度 | ℃ | 130 | |
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 抽气速率 | L/s | 15 | |
| 真空泵 | 极限真空 | Pa | ≤15 |
| 润滑油 | HD25冷冻油 | ||
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 容器类别 | 二类 | ||
| 设计压力 | MPa | 8 | |
| 容 器 | 设计温度 | ℃ | 45 |
| 贮存容器容积 | L | 100 | |
| 贮存容器贮存量 | kg | 100 |
