KSCZ-JY-10 高速加热充气装置

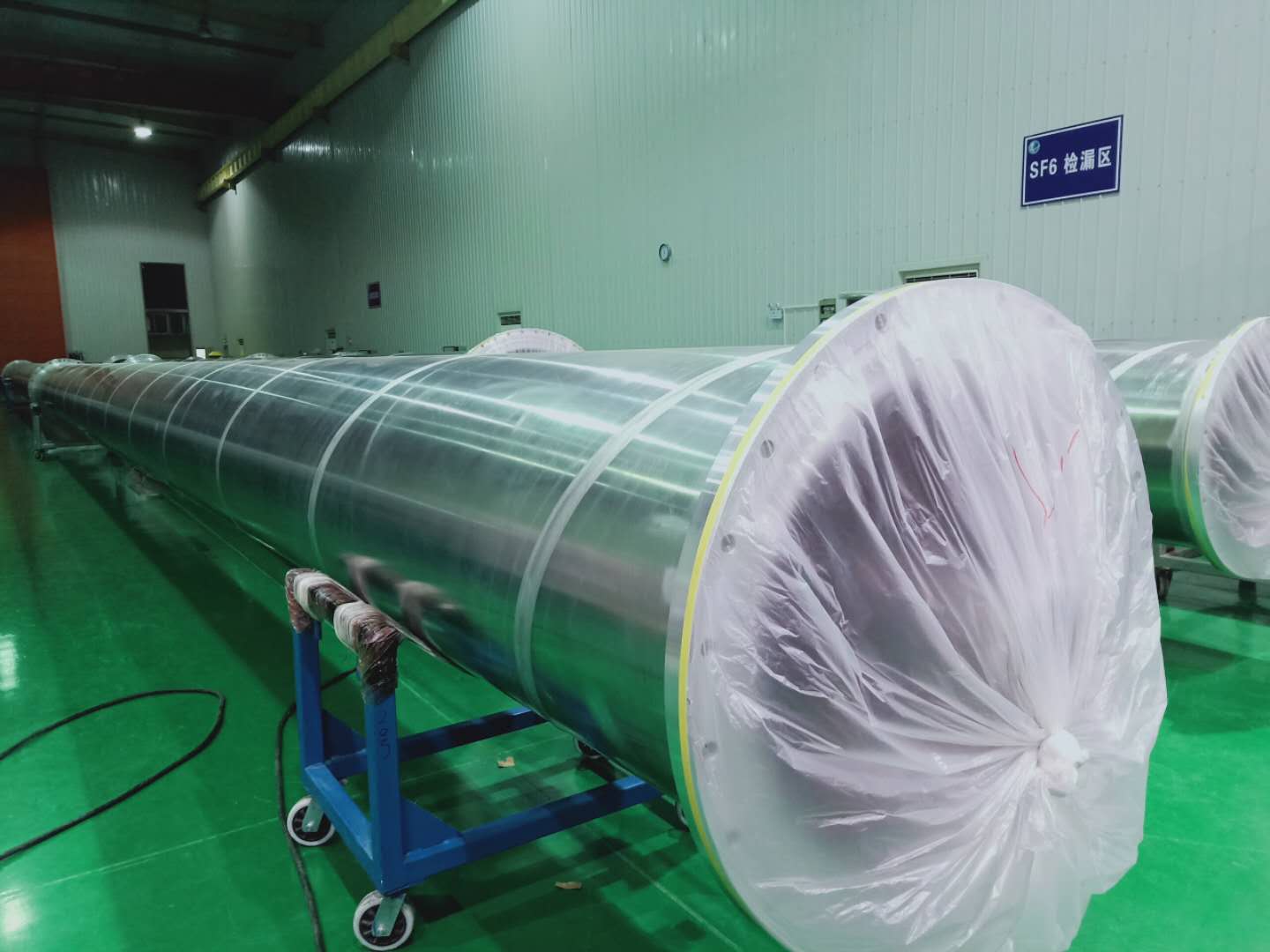

如图所示的大容量气室，GIL 单个体积20立方
SF6要实现快速充气，请选用高速加热充气装置
KSCZ-JY-10 高速加热充气装置
表1 装置主要参数对比表
| 机型 | 户内、外使用，可手推移动 | |
| 工作环境温度 | -30℃~50℃ | |
| 充气 | 充气压力 | 0~1.8MPa |
| 平均充气速度 | ≥600公斤/h(建站可到1000公斤) | |
| 年泄漏率 | 回收装置本体 | ≤0.5% |
| SF6液体气化方式 | 加热气化 | |
| SF6液体传送方式 | 高压打液泵 | |
| 加热方式 | 电加热棒 | |
| 温控传感器 | PT100 | |
| 热传导方式 | 液体循环泵 | |
| 形式 | 气动活塞式 | ||
| 高速打液泵 | 理论液体排量 | m3/h | 5 |
| 建站排气压力 | MPa | 5 | |
| 允许排气压力 | MPa | 4.5 | |
| 速率 | m3/h | 1 | |
| 循环泵 | 功率 | KW | 1 |
| 电源 | 3Φ 380V 50Hz | ||
| 温度计 | 上海同辉 | PT100 | |
| 阀门 | 上海同辉 | ||
| 操作方式 | 自动 | ||
| 容器 | 碳钢镀锌 | 200升 | |
| 触摸屏 | 国产 | 18寸 | |
| 冷却液 | 国产 | ||
| 液位镜 | 国产 |
