KSLH-120WY1000/500Z  大型SF6回收装置

1．产品功能
装置可满足对SF₆绝缘设备进行抽真空、充气、回收、净化干燥SF₆气体，并以液态储存回收的SF₆气体，能灌装钢瓶，可以保证对产品气态充气，气体回收质量符合GB8905-88标准。该装置适用于各种现场工作环境，装置采用全自动触摸屏一键控制，操作简便，技术性能达到国内领仙水平。
效果描述：
回收速度建站高可达1.7-2小时/吨，2T约在3.5-4小时回收完毕（在回收终压为900Pa的前提下）。
可设定回收终压停止值。

2 性能参数
表1 装置主要参数对比表

机型		户内、外使用，可手推移动
工作环境温度		-10℃~40℃
回收	初始压力（20℃）	≤4MPa
	终止压力（20℃）	≤1KPa（绝压）
	建站排气压力	5.0MPa
	回收压缩机抽速	120m³/h（在吸气压力为0.5MPa）
充气	充气压力	0~1.8MPa
	平均充气速度	≥20m³/h
抽真空	抽真空速度	1000m³/h 真空组
	真空泵极限真空度	<10Pa
	装置极限真空度	≤20Pa
年泄漏率	回收装置本体	≤0.5%
回收后SF6气体纯度	水份	≤40PPM
	油份	无
	尘埃粒径	≤0.2um
液化方式		高压液化
噪声		≤75Db
尺寸 mm   LBH		≤2200*1500*2000
重量  Kg		≤900



表2装置主要部件表

	形式		活塞式
	理论排气量	m3/h	120
	建站排气压力	MPa	5
	允许排气压力	MPa	4
SF6压缩机	建站小允许吸气压力	MPa	-0.05
意大利原装都灵	建站允许吸气压力	MPa	0.4
	建站高排气温度	℃	130
	功率	KW	60
	电源		3Φ 380V 50Hz
	抽气速率	m3/h	1000
真空压缩机	极限真空	Pa	≤10
上海科石	功率	KW	10
	电源		3Φ 380V 50Hz
真空计	上海		ZY660
阀门	上海
操作方式			自动
容器	外置钢瓶
触摸屏	国产		18寸

注：采用高压液化法！

3、主体设计方案：
本设备由1台SF6气体回收装置组成。本方案的主要优点为能直接将回收的SF6气体以液态的形式贮存入外置钢瓶，并能将产品内的残压回收至100pa（绝压），拥有较小的体积，便于移动的放置，拥有较快的抽真空速度，能对回收的SF6气体进行干燥和过滤，还能回充SF6气体至产品。
技术特点：
A、内置过滤吸附系统（本公司独有技术），可以吸附SF6气体中的的杂质、水份、分解产物和油份等。
B、一体话的设计和较小的体积便于移动和使用。
C、高效的过滤免维护系统，极大保证了回收SF6气体的质量。
D、内置相序保护器，无论何时均能免除主机因相序错误而反转的担忧。
E、所有电气系统均为国内知名品牌。
F、优质的脚轮将极大的保护地面油漆，并减少推动时所需的人工。
G、整机为风冷无需外接水源。
H、内置温度保护系统即使在-20摄氏度下也能正常工作。
I、内置干燥加热系统，可确保干燥剂饱和之后可通过设备加热活化再生，从而无需更换干燥剂。
L、所有球阀为密封元件具有自动补偿性能。
M、具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。
N、采用触摸屏一键式设计，可极大的避免误操作！
4技术描述
4.1 结构性能
4.1.1 装置主要由回收系统、充气系统、净化系统、抽真空系统以及控制系统组成。
4.1.2 装置结构布置紧凑、合理、各部件具有良好的防修、防震能力，安装牢固，使用可靠。
4.1.3 装置各管线的连接、拆装及设备和部件方便维修，易于操作。
4.1.4 装置的旋转部分有可靠的防护措施，不危及人身安全。
4.2 整机性能
装置的结构设计能使该装置安全地进行以下各项工作：
   a）对装置本身的管路系统抽真空及抽真空度测量；
   b）对SF₆气体绝缘电器抽真空及抽真空度测量；并可以设定达到一定真空度后停机或者延时停机。
   c）从SF₆气体绝缘电器中回收气体加以（液态）储存，并能对气室残压进行测量；并可以设定达到一定回收终压后停机或者延时停机。
   d）对SF₆气体绝缘电器充气至额定工作气压；
   e）滤除及吸附SF₆气体中的尘埃杂质和水分等，净化SF₆气体。
   f）对装置本身的过滤器抽真空或进行排气，以便更换滤芯；
   g）装置能够进行外置钢瓶或储气罐SF₆气体相互转运；
   h）装置本身不降低原气体的纯度；
i）采用无油真空系统可以绝对防止将真空油吸进被抽真空设备气室（回油现象）。
4.3 气路系统
4.3.1 气体管路排列整齐、清晰、美观，横平竖直。
4.3.2 气体管路接头牢固可靠.
4.3.3 所有管路系统均使用性能可靠的专用阀门，确保真空、压力状态下不泄露。
4.5 相序指示器及电源开关
4.5.1 使用电源为三相四线制 3相380V/50Hz。
4.5.2 三相电源具有自动确认相序及调整功能，耐电压大于500V。
4.6 抽真空系统
采用无油真空泵系统，真空泵内置变频器，可绝对防止突然停电造成的真空泵返油现象，也可以免去将来真空泵维护需要更换油的操作。
4.7 回收系统

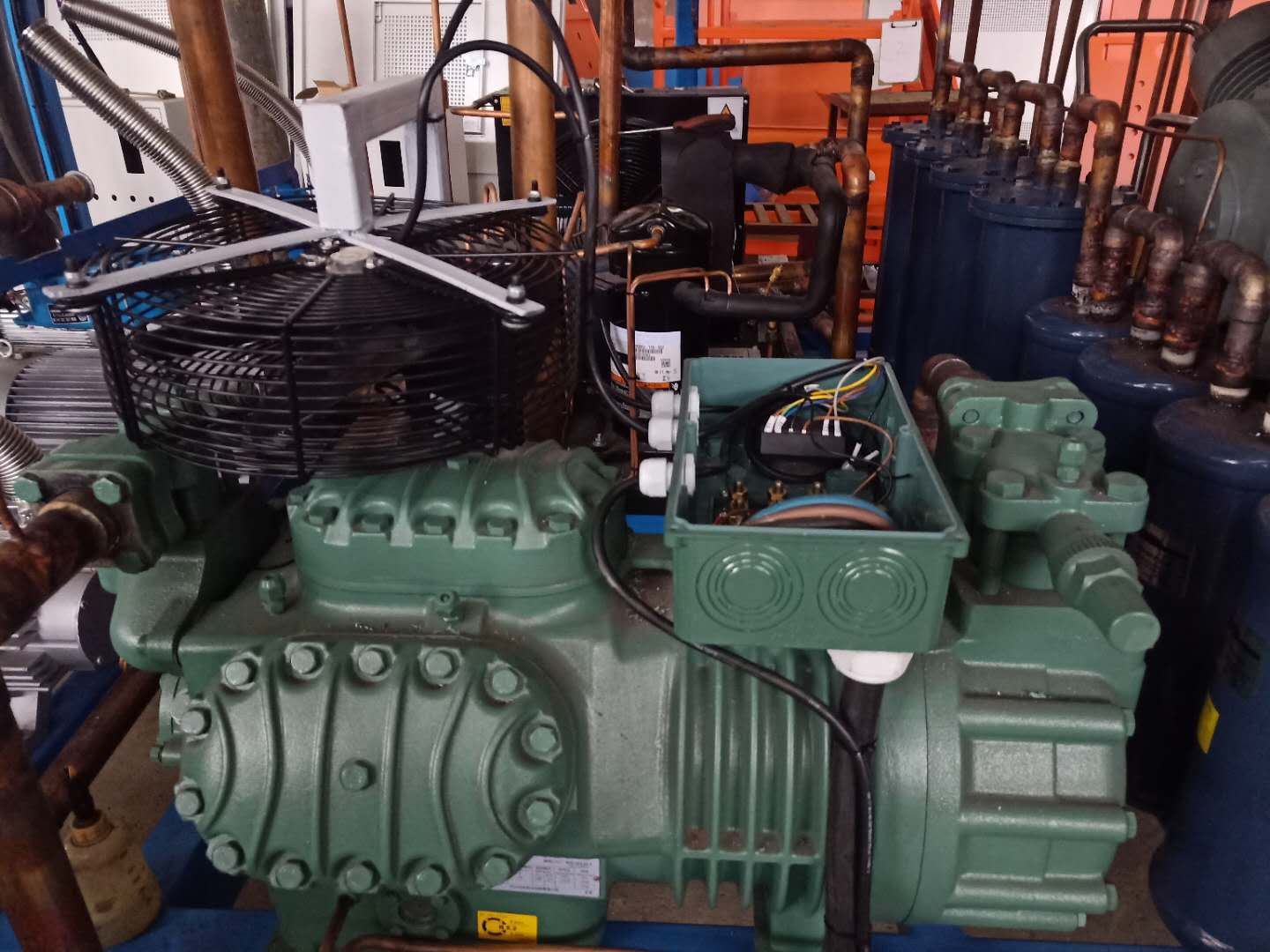

采用意大利原装压缩机，压缩机整机意大利原装进口，质量更可靠，并在压缩机出口装有压力保护装置，当排气压力超过压缩机允许的排气压力时，自动保护停机。
4.8 控制面板

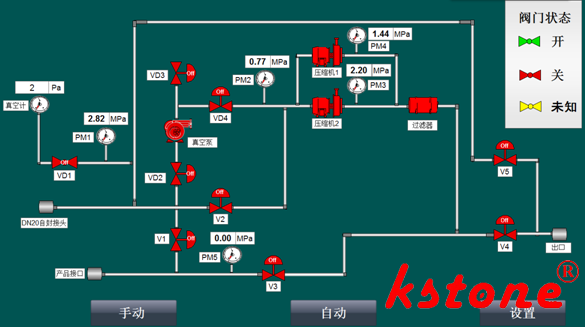

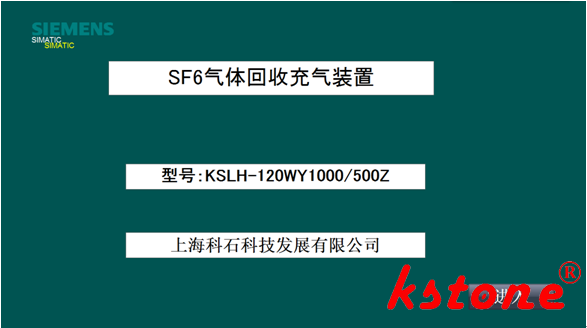

4.8.1 18寸清晰的模拟操作面板，各监控仪表安全可靠。一键全自动操作！
4.8.2 装置有明确的标志、指示系统，面板上设各类压力指示仪表（入口压力表、皮拉尼数显真空计、压缩机进气口压力表、压缩机排气压力表），指示表精度1.5级。
4.8.3 面板上设操作顺序和操作系统简图及符号说明。操作方式采用自动触摸屏操作，各种表计及操作开关处于图中相应位置，便于操作。
4.9铭牌
铭牌包括下列数据：
a）制造厂名称及商标；
b）产品型号及名称；
c）装置极限真空度；
d）回收初压力；
e）回收终压力；
f）回收气体速度；
g）充气速度；
h）抽真空速度；
i）电源电压及功率；
4.10 其它
4.10.1 设备布局合理，结构简单明了，便于维修，方便移动，美观大方。
4.10.2 回收装置采用手推移动式，转动方向灵活。
4.10.3回收装置四周均有可掀开式面板，无需拆卸螺丝即可实现维护，前面面板有保护罩，可完全防止面板仪表在运输中损坏！
5. 主要配置
SF6回收装置主要部件明细表
表2  SF₆回收充气装置主要部件表

序号	名称	数量	产地	参数
1	主压缩机系统	1	意大利原装	120 m³/h
2	干燥过滤器	1	美国
3	无油真空泵	1	上海	1000 m³/h
4	阀门	9	上海
5	触摸屏	1	国产	18寸
6	PLC	1	美国AB
7	多通小车	1	国产

5.1.压缩机:
5.1.1.排气量：60M³/h*2 合计120m³/h
5.1.2.排气压力：5.0MPa；
5.1.3.吸气压力：-0.5~0.4MPa;
5.1.4.全封闭无泄漏结构，风冷；
5.2真空泵：
抽气速度：1000m³/h
极限真空：20Pa ;
功率：10KW
结构：风冷、直联无油真空泵。
5.3.干燥器：可互换过滤芯（进口），也可干燥活化加热的分子筛塔。
6  配件

序号	名称及规格	单位	数量
1	SF6气体回收装置	台	1
2	使用说明书	份	1
3	合格证	份	1
4	密封垫圈	只	20
5	钢丝编织橡胶软管DN40*15(m)	根	1
6	钢丝编织橡胶软管DN40*5(m)	根	1
7	多通小车一头DN40另一头20个钢瓶接头	辆	1
8	钢瓶连接管长度5米	根	20


7  验收标准
7.1 验收时需提供完整的产品合格证明、出厂试验报告、操作使用说明及装箱单。
7.2验收在需方现场进行。验收试验项目按说明书进行，需方现场如果不具备验收条件的，由供方提供相应的检验证明。
7.3 对于一些双方有异议的检测方法或项目，交由第三方进行检测，所发生费用双方协商解决。

效果描述：
回收速度建站高可达1.7-2小时/吨，2T约在3.5-4小时回收完毕（在回收终压为900Pa的前提下）。
可设定回收终压停止值。



GIL快速充气

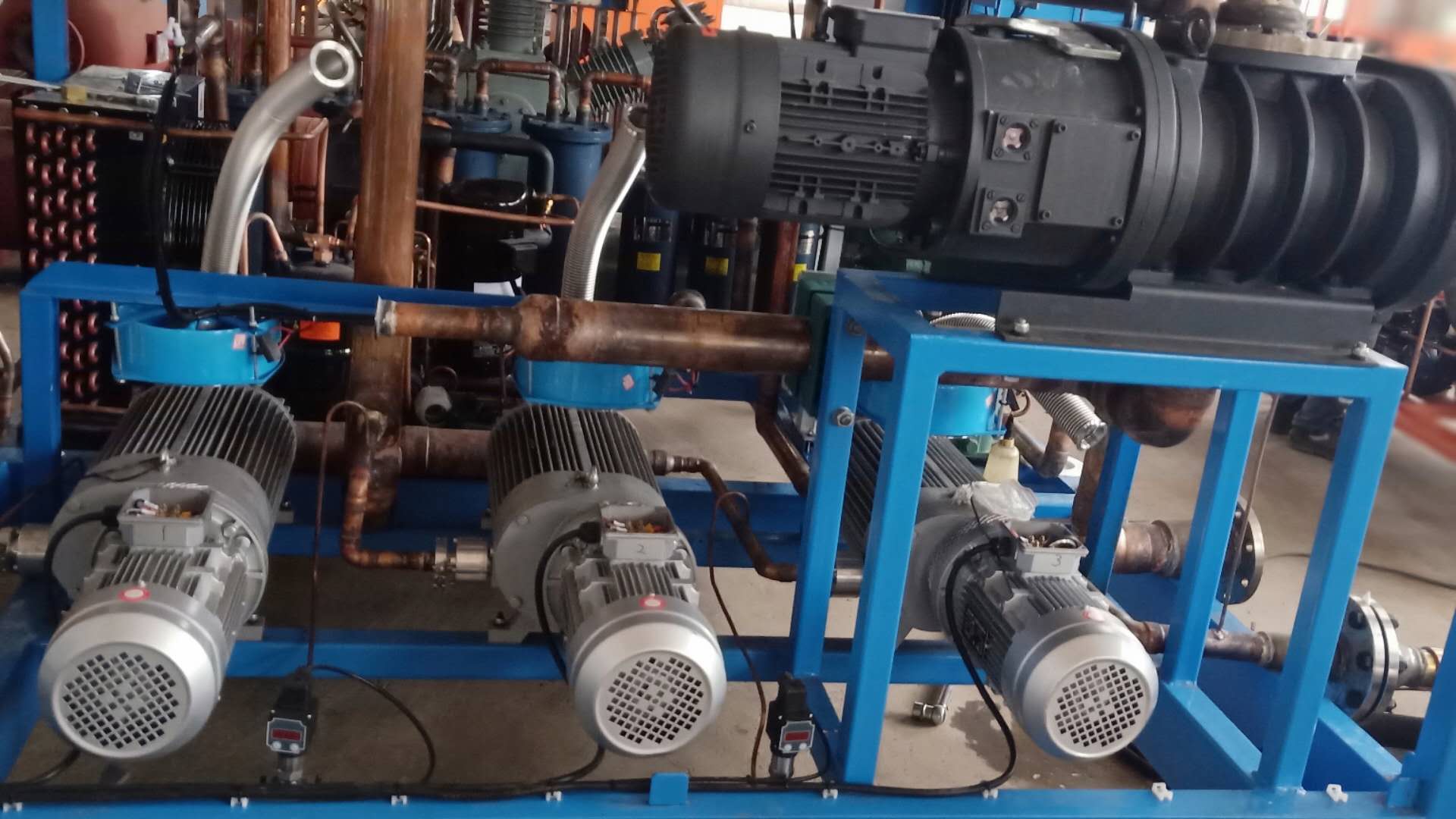

大型抽真空机组

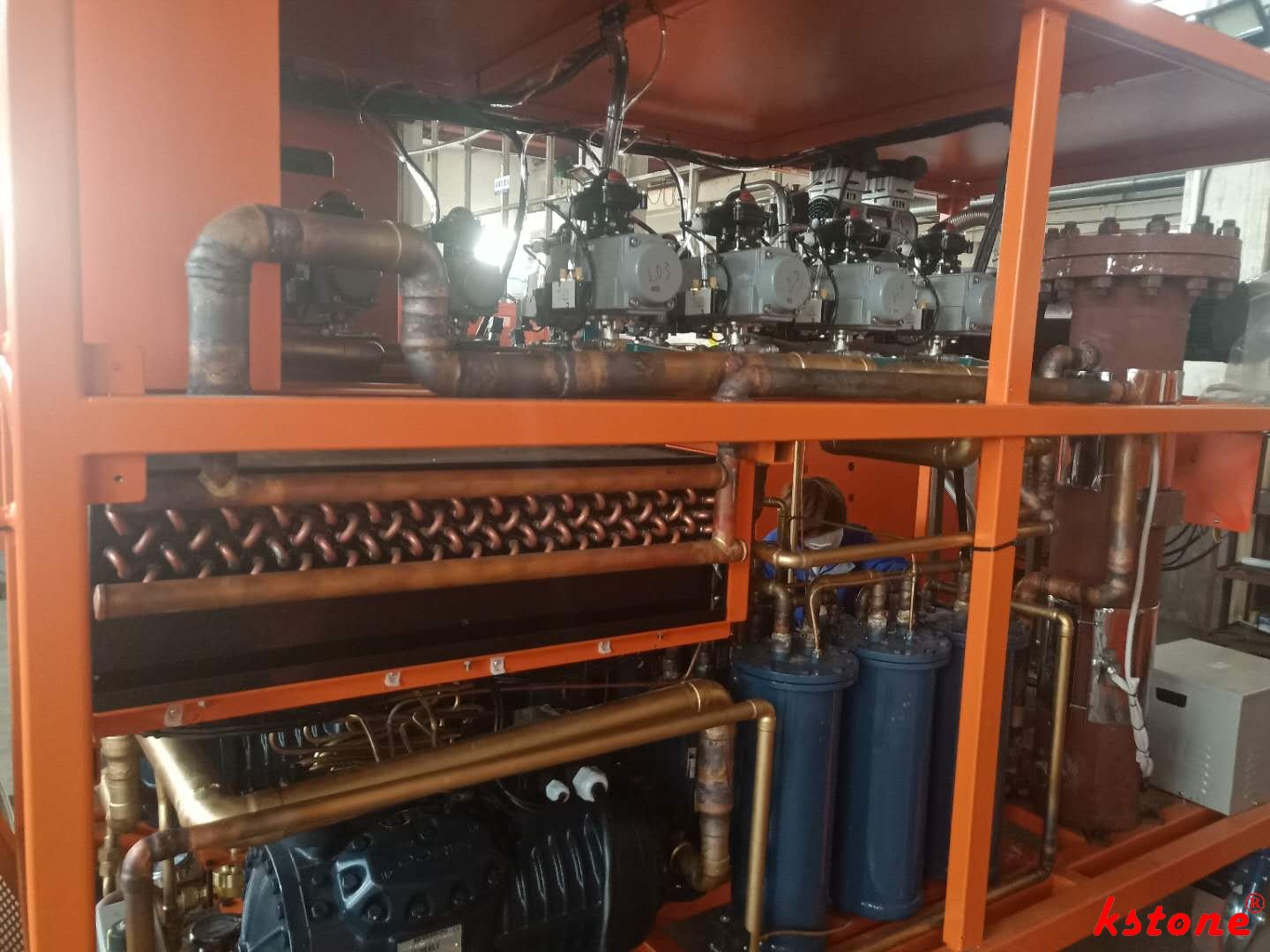

大型回收机组调试
